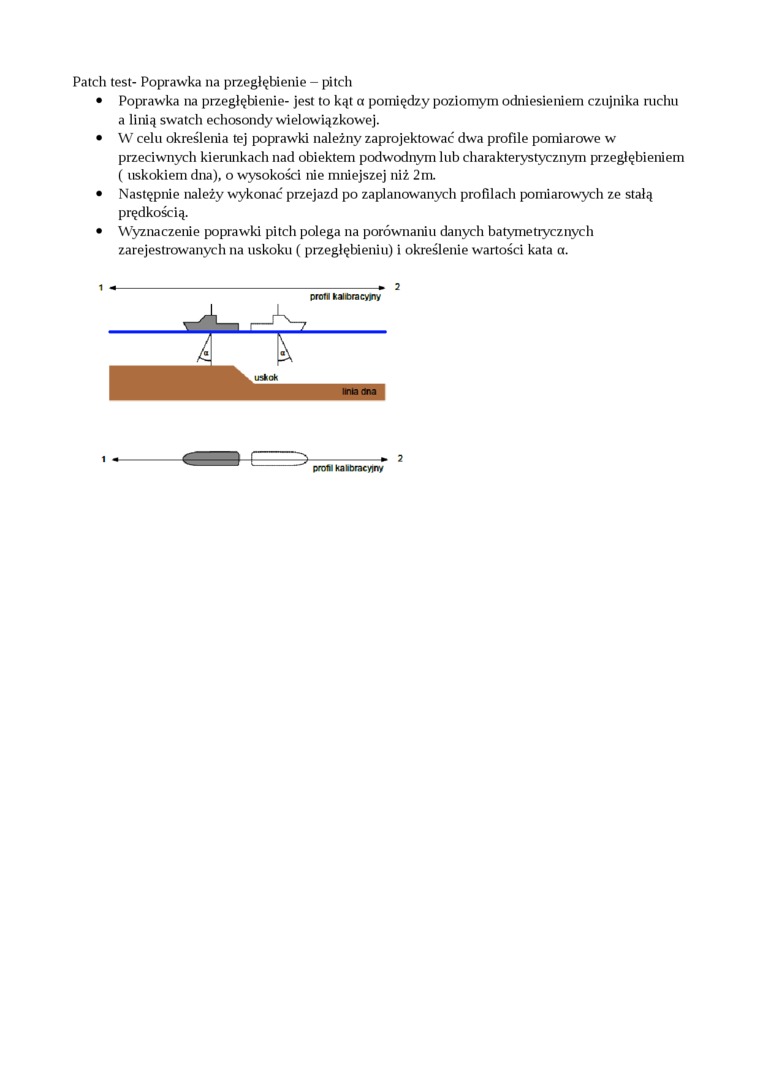

Patch test- Poprawka na przegłębienie - pitch

•    Poprawka na przegłębienie- jest to kąt a pomiędzy poziomym odniesieniem czujnika ntchu a linią swatch echosondy wielowiązkowej.

•    W celu określenia tej poprawki należny zaprojektować dwa profile pomiarowe w przeciwnych kierunkach nad obiektem podwodnym lub charakterystycznym przegłębieniem ( uskokiem dna), o wysokości nie mniejszej niż 2m.

•    Następnie należy wykonać przejazd po zaplanowanych profilach pomiarowych ze stalą prędkością.

•    Wyznaczenie poprawki pitch polega na porównaniu danych batymetrycznych zarejestrowanych na uskoku ( przegłębieniu) i określenie wartości kata a.

—,"7

profil kalfcracyjny

1 £

linia ara
