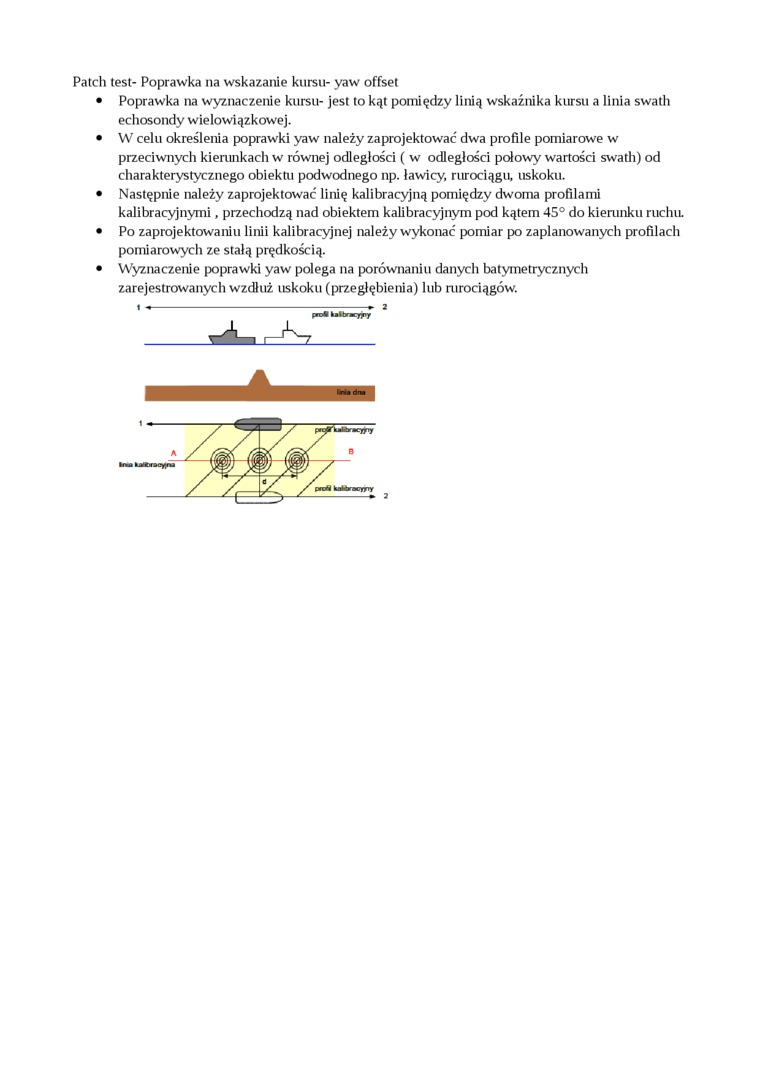

Patch test- Poprawka na wskazanie kursu- yaw offset

•    Poprawka na wyznaczenie kursu- jest to kąt pomiędzy linią wskaźnika kursu a linia swath echosondy wielowiązkowej.

•    W celu określenia poprawki yaw należy zaprojektować dwa profile pomiarowe w przeciwnych kierunkach w równej odległości ( w odległości połowy wartości swath) od charakterystycznego obiektu podwodnego np. ławicy, rurociągu, uskoku.

•    Następnie należy zaprojektować linię kalibracyjną pomiędzy dwoma profilami kalibracyjnymi, przechodzą nad obiektem kalibracyjnym pod kątem 45° do kierunku ruchu

•    Po zaprojektowaniu linii kalibracyjnej należy wykonać pomiar po zaplanowanych profilach pomiarowych ze stałą prędkością.

•    Wyznaczenie poprawki yaw polega na porównaniu danych batymetrycznych zarejestrowanych wzdłuż uskoku (przegłębienia) lub rurociągów.

po* kalbracyw
