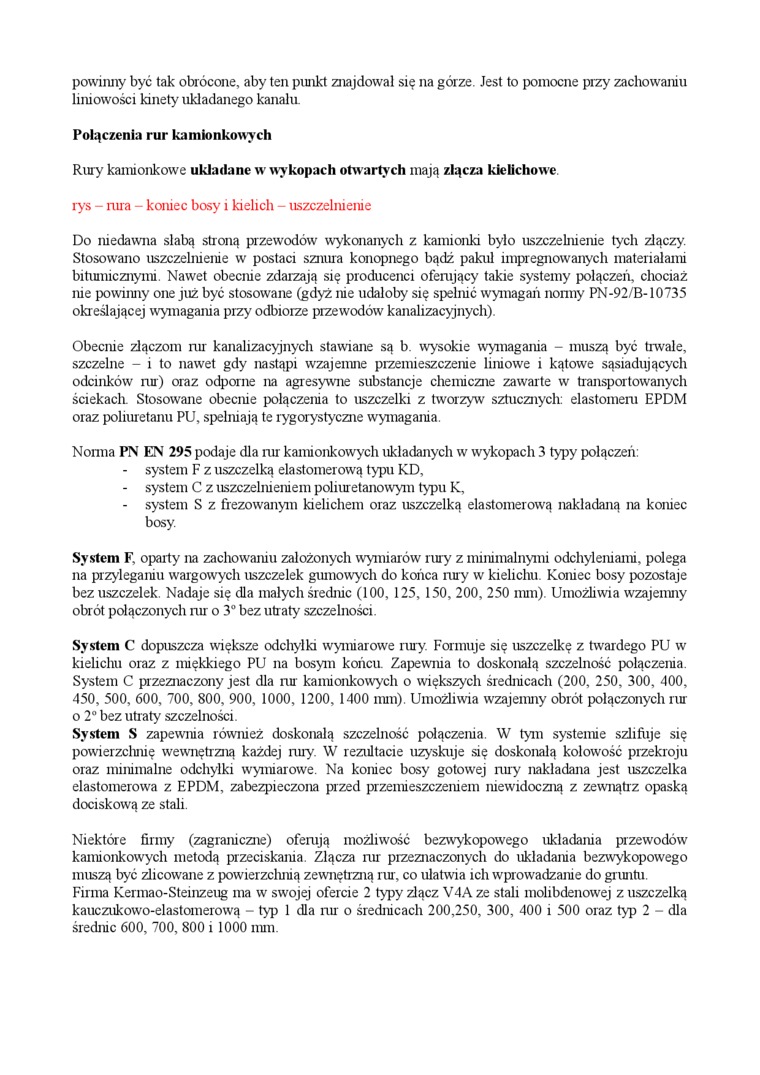

powinny być tak obrócone, aby ten punkt znajdował się na górze. Jest to pomocne przy zachowaniu liniowości kinety układanego kanału.

Połączenia rur kamionkowych

Rury kamionkowe układane w wykopach otwartych mają złącza kielichowe

rys - nua - koniec bosy i kielich - uszczelnienie

Do niedawna słabą stroną przewodów wykonanych z kamionki było uszczelnienie tych złączy. Stosowano uszczelnienie w postaci sznura konopnego bądź pakuł impregnowanych materiałami bitumicznymi. Nawet obecnie zdarzają się producenci oferujący takie systemy połączeń, chociaż nie powinny one już być stosowane (gdyż nie udałoby się spełnić wymagań normy PN-92/B-10735 określającej wymagania przy odbiorze przewodów kanalizacyjnych).

Obecnie złączom nu kanalizacyjnych stawiane są b. wysokie wymagania - muszą być trwałe, szczelne - i to nawet gdy nastąpi wzajemne przemieszczenie liniowce i kątowe sąsiadujących odcinków rur) oraz odporne na agresywne substancje chemiczne zawarte w transportowanych ściekach. Stosowane obecnie połączenia to uszczelki z tworzyw sztucznych: elastomeru EPDM oraz poliuretanu PU, spełniają te rygorystyczne wymagania.

Norma PN EN 295 podaje dla rur kamionkowych układanych w wykopach 3 typy połączeń:

-    system F z uszczelką elastomerową typu KD,

-    system C z uszczelnieniem poliuretanowym typu K,

-    system S z frezowanym kielichem oraz uszczelką elastomerową nakładaną na koniec bosy.

System F, oparty na zachowaniu założonych wymiarów rury z minimalnymi odchyleniami, polega na przyleganiu wargowych uszczelek gumowych do końca rury w kielichu. Koniec bosy pozostaje bez uszczelek. Nadaje się dla małych średnic (100, 125, 150, 200, 250 mm). Umożliwia wzajemny obrót połączonych nu o 3° bez utraty szczelności.

System C dopirszcza większe odchyłki wymiarowe rrrry. Formuje się uszczelkę z tw^rardego PU w kielichu oraz z miękkiego PU na bosym końcu. Zapewnia to doskonalą szczelność połączenia. System C przeznaczony jest dla rur kamionkowych o większych średnicach (200, 250, 300, 400, 450, 500, 600, 700, 800, 900, 1000, 1200, 1400 mm). Umożliwia wzajemny obrót połączonych nu o 2° bez utraty szczelności.

System S zapewnia również doskonalą szczelność połączenia. W tym systemie szlifuje się powierzchnię wewnętrzną każdej niry. W rezultacie uzyskuje się doskonalą kolowość przekroju oraz minimalne odchyłki w^rymiarowe. Na koniec bosy gotowej nuy nakładana jest uszczelka elastomerowa z EPDM, zabezpieczona przed przemieszczeniem niewidoczną z zewnątrz opaską dociskową ze stali.

Niektóre firmy (zagraniczne) oferują możliwość bezwykopowego układania przewodów kamionkowych metodą przeciskania. Złącza nu przeznaczonych do układania bezwykopowego muszą być zlicowane z powierzchnią zewnętrzną rur, co ułatwia rch wprowadzanie do gruntu.

Firma Kermao-Steinzeug ma w swojej ofercie 2 typy złącz V4A ze stali molibdenowej z uszczelką kauczukowo-elastomerow'ą - typ 1 dla rur o średnicach 200,250, 300, 400 i 500 oraz typ 2 - dla średnic 600, 700, 800 i 1000 mm.
