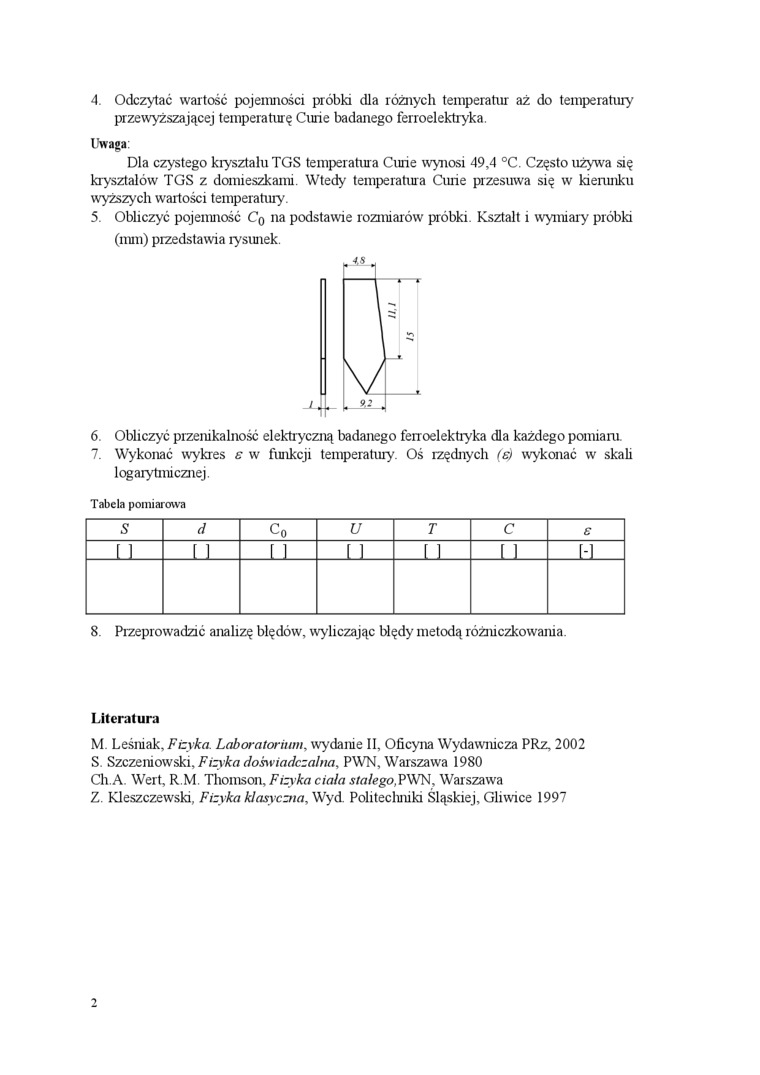

4. Odczytać wartość pojemności próbki dla różnych temperatur aż do temperatury przewyższającej temperaturę Curie badanego ferroelektryka.
Uwaga:
Dla czystego kryształu TGS temperatura Curie wynosi 49,4 °C. Często używa się kryształów TGS z domieszkami. Wtedy temperatura Ćmie przesuwa się w kierunku wyższych wartości temperatury.
5. Obliczyć pojemność C0 na podstawie rozmiarów próbki. Kształt i wymiary próbki (mm) przedstawia rysunek.
6. Obliczyć przenikalność elektryczną badanego ferroelektryka dla każdego pomiaru.
7. Wykonać wykres e w funkcji temperatury. Oś rzędnych (s) wykonać w skali logarytmicznej.
Tabela pomiarowa
s |
d |
C0 |
U |
T |
C |
s |
[ 1 |
r i |
I 1 |
[ 1 |
f i |
11 |
m |
|
|
|
|
|
|
|
8. Przeprowadzić analizę błędów, wyliczając Wędy metodą różniczkowrama.
Literatura
M. Leśniak, Ftyka. Laboratorium, wydanie II, Oficyna Wydawnicza PRz, 2002 S. Szczemowski, Fizy ka doświadczalna, PWN, Warszawa 1980 Ch.A. Wert, R M Thomson, Fizy ka ciała stałego,PWN, Warszawra Z. Kleszczewski, Fizyka klasyczna, Wyd. Politechniki Śląskiej, Gliwice 1997
2
