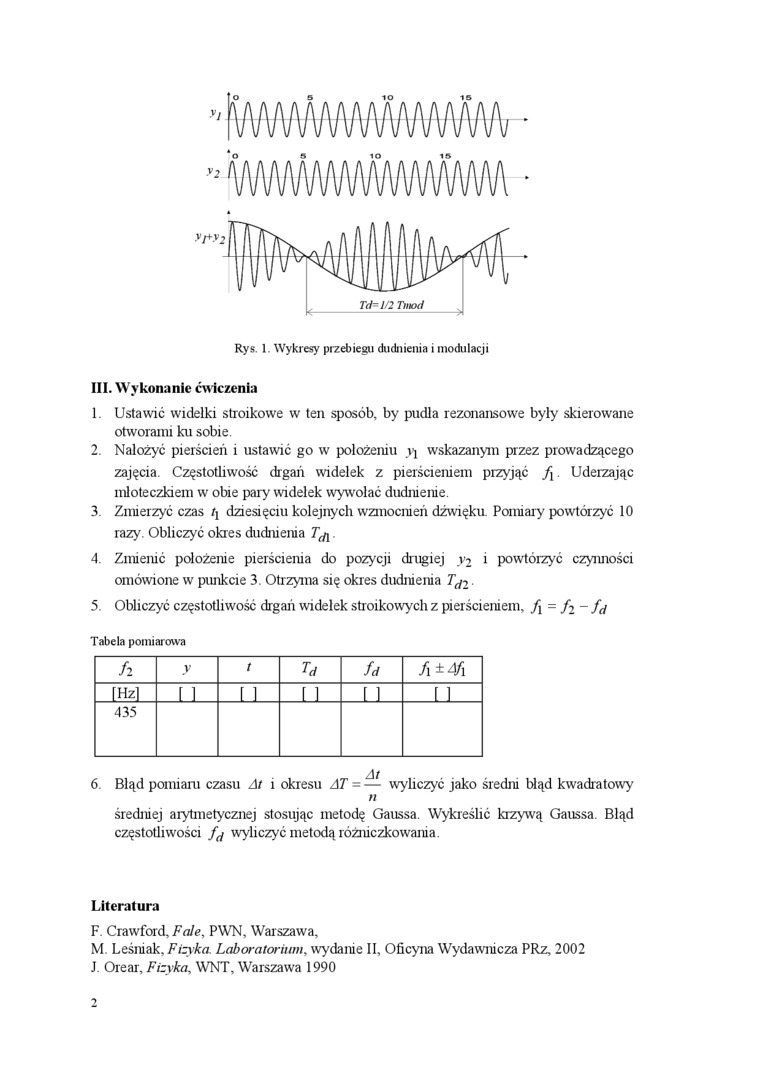

Rys. 1. Wykresy1 przebiegu dudnienia i modulacji

III. Wykonanie ćwiczenia

1.    Ustawić widełki stroikowe w ten sposób, by pudła rezonansowe były skierowane otworami ku sobie.

2.    Nałożyć pierścień i ustawić go w położeniu y\ wskazanym przez prowadzącego zajęcia. Częstotliwość drgań widełek z pierścieniem przyjąć f\. Uderzając młoteczkiem w obie pary widełek wywołać dudnienie.

3.    Zmierzyć czas ą dziesięciu kolejnych wrzmocnień dźwięku. Pomiary powtórzyć 10 razy. Obliczyć okres dudnienia Tdi

4.    Zmienić położenie pierścienia do pozycji drugiej >'2 i powtórzyć czynności omówione w punkcie 3. Otrzyma się okres dudnienia Tdl

5.    Obliczyć częstotliwość drgań widełek stroikowych z pierścieniem, f = /> -

Tabela pomiarowa

fl

y

/

Td

fd

/i±4/i

[Hz]

[ 1

[ ]

[ ]

[ 1

[ 1

435

6. Błąd pomiaru czasu At i okresu AT - — wyliczyć jako średni błąd kwadratowy

n

średniej arytmetycznej stosując metodę Gaussa. Wykreślić krzywą Gaussa. Błąd częstotliwości wyliczyć metodą różniczkowania.

Literatura

F. Crawford, Fale, PWN, Warszawa,

M. Leśniak, Fizyka. Laboratorium, wydanie II, Oficyna Wydawrnicza PRz, 2002 J. Oiear, Fizyka, WNT, Warszawa 1990
