(6)

R


_Hce1 2 3Z2 H 8e2ch3

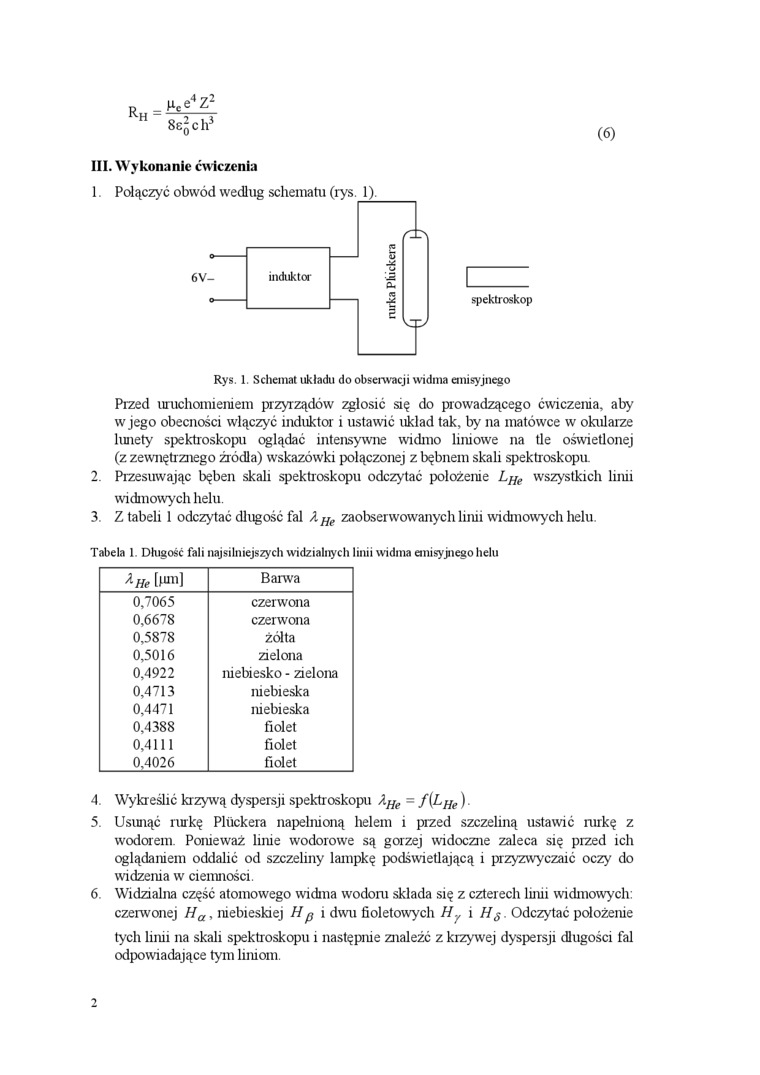

III. Wykonanie ćwiczenia

1 Połączyć obwód według schematu (rys. 1).

Rys. 1. Schemat układu do obserwacji widma emisyjnego


spektroskop

Przed uruchomieniem przyrządów zgłosić się do prowadzącego ćwiczenia, aby w jego obecności włączyć induktor i ustawić układ tak, by na matówce w okularze lunety spektroskopu oglądać intensywne widmo liniowe na tle oświetlonej (z zewnętrznego źródła) wskazówki połączonej z bębnem skali spektroskopu.

2.    Przesuwając bęben skali spektroskopu odczytać położenie L^e wszystkich limi widmowych helu.

3.    Z tabeli 1 odczytać długość fal ?. He zaobserwowanych linii widmowych helu.

Tabela 1. Długość fali najsilniejszych widzialnych linii widma emisyjnego helu

*He M

Barwa

0,7065

czerwona

0,6678

czerwona

0,5878

żółta

0,5016

zielona

0,4922

niebiesko - zielona

0,4713

niebieska

0,4471

niebieska

0,4388

fiolet

0,4111

fiolet

0,4026

fiolet

2

1

   Wykreślić krzywą dyspersji spektroskopu ?.He = f(LHe).

2

   Usunąć rurkę Pliickera napełnioną helem i pized szczeliną ustawić rurkę z wodorem. Ponieważ linie wodorowe są gorzej widoczne zaleca się przed ich oglądaniem oddalić od szczeliny lampkę podświetlającą i przyzwyczaić oczy do widzenia w ciemności.

3

   Widzialna część atomowego widma wodoru składa się z czterech linii widmowych: czerwonej Ha, niebieskiej Hp i dwu fioletowych Hy i H$. Odczytać położenie

tych linii na skali spektroskopu i następnie znaleźć z krzywej dyspersji długości fal odpowiadające tym liniom.
