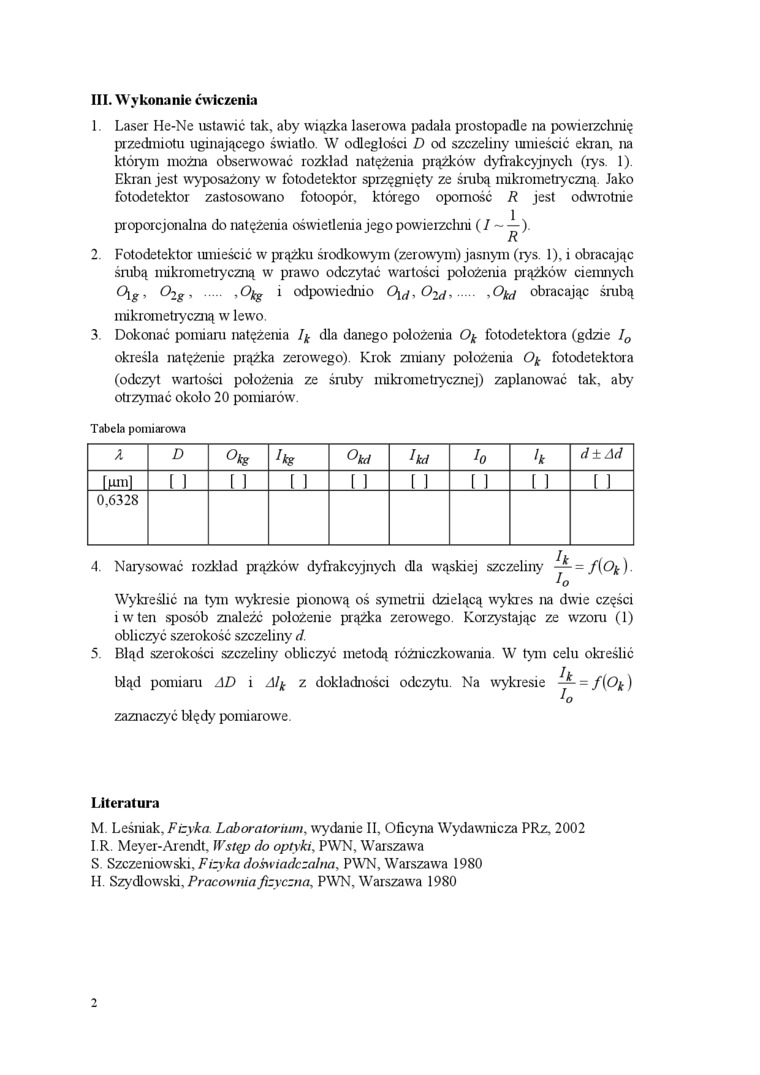

III. Wykonanie ćwiczenia

1 Laser He-Ne ustawić tak, aby wiązka laserowa padała prostopadle na powierzchnię przedmiotu uginającego światło. W odległości D od szczeliny umieścić ekran, na którym można obserwować rozkład natężenia prążków dyfrakcyjnych (rys. 1). Ekran jest wyposażony w fotodetektor sprzęgnięty ze śrubą mikrometryczną. Jako fotodetektor zastosowano fotoopór, którego oporność R jest odwrotnie

proporcjonalna do natężenia oświetlenia jego powierzchni (/ ~ —).

R

2.    Fotodetektor umieścić w prążku środkowym (zerowym) jasnym (rys. 1), i obracając śrubą mikrometryczną w prawo odczytać wartości położenia prążków ciemnych C\g, Oig, , Ohg i odpowiednio O^, Oi^, ,0^ obracając śrubą

mikrometryczną w lewo.

3.    Dokonać pomiaru natężenia /* dla danego położenia O* fotodetektora (gdzie Iokreśla natężenie prążka zerowego). Krok zmiany położenia O/, fotodetektora (odczyt wartości położenia ze śruby mikrometrycznej) zaplanować tak, aby otr zymać około 20 pomiarów.

Tabela pomiarowa

/l

D

®kg

J/cg

oM

lkd

h

h

d±Ad

Inni]

[ i

[ i

[ i

f 1

[ 1

f l

11

(i

0,6328

Narysować rozkład prążków dyfrakcyjnych dla wąskiej szczeliny — = /(O*).

A>

Wykreślić na tym wykresie pionową oś symetrii dzielącą wykres na dwie części i w ten sposób znaleźć położenie prążka zerowego. Korzystając ze wzonr (1) obliczyć szerokość szczeliny d.

Błąd szerokości szczeliny obliczyć metodą różniczkowania. W tym celu określić błąd pomiaru AD i Al^ z dokładności odczytu. Na wykresie — = /(O*)

A>

zaznaczyć błędy pomiarowe.

Literatura

M. Leśniak, Ftyka. Laboratorium, wy'damę II, Oficyna Wydawnicza PRz, 2002 I R. Meyer-Ar endt, Wstęp do optyki, PWN, Warszawa S. Szczemowski, Fizyka doświadczalna, PWN, Warszawa 1980 H. Szydłowski, Pracownia fizyczna, PWN, Warszawa 1980

2
