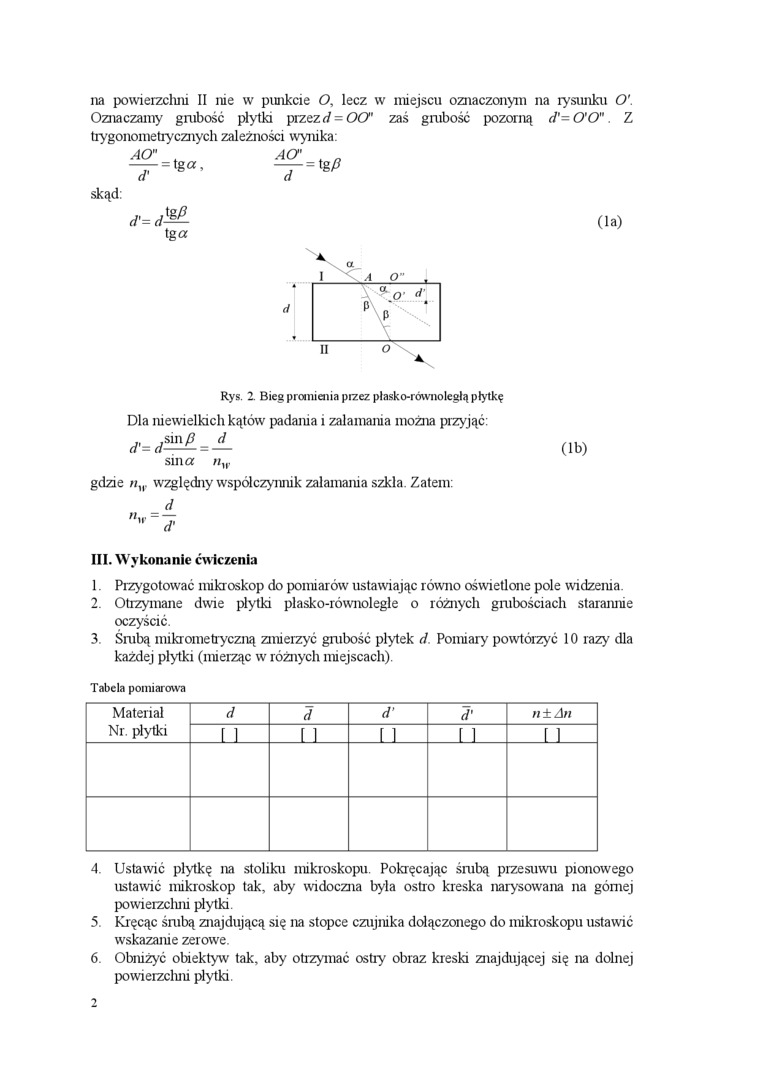

na powierzchni II nie w punkcie O, lecz w miejscu oznaczonym na rysunku O'. Oznaczamy grubość płytki przez d = 00' zaś grubość pozorną d'-0'0". Z trygonometrycznych zależności wymka:
d'=d^-tg a
skąd:
(la)
Rys. 2. Bieg promienia pi7.cz płaskorównoległą płytkę Dla niewielkich kątów padania i załamania można przyjąć:
(lb)
sina nu.
gdzie /i„. względny współczynnik załamania szklą. Zatem: d
III. Wykonanie ćwiczenia
1. Przygotować mikroskop do pomiarów ustawiając równo oświetlone pole widzenia.
2. Otrzymane dwie płytki plasko-równolegle o różnych grubościach staraiuiie oczyścić.
3. Śmbą mikrometryczną zmierzyć grubość płytek d Pomiary powtórzyć 10 razy dla każdej płytki (mierząc w różnych miejscach).
Tabela pomiarowa
Materiał Nr. płytki |
d |
d |
d• |
d' |
n ± Ati |
[ ] |
[ 1 |
[ ] |
[ ] |
[ 1 | |
4. Ustawić płytkę na stoliku mikroskopu. Pokręcając śmbą przesuwu pionowego ustawić mikroskop tak, aby widoczna była ostro kreska narysowana na górnej powierzclmi płytki.
5. Kręcąc śmbą znajdującą się na stopce czujnika dołączonego do mikroskopu ustawić wskazanie zerowre.
6. Obniżyć obiektyw tak, aby otrzymać ostry obraz kreski znajdującej się na dolnej powierzchni płytki.
2
