Zgodnie więc z tekstem rozporządzenia, do izolowania stropodachów o wielkich powierzchniach mogą być stosowane płyty styropianowe.

Takie rozwiązanie pociąga za sobą spełnienie dodatkowego wymagania przez element konstrukcyjny, na którym wsparty jest bezpośrednio materiał izolacji termicznej. W przypadaj nowoczesnych, lekkich stropodachów pełnych może to być np. blacha trapezowa, na której układane są wtirslwy pokrycia. Od części nośnej pokrycia (i tyko od niej) wymaga się, zęby była niepalna i żeby jej odporność ogniowa była równa co najmniej E 15. Symbol F oznacza tutaj tzw. szczelność ogniową elementu wyrażoną w minutach. Rodzaj użytego materiału izolacyjnego nie wpływa oczywiście na klasyfikacje w zakresie odporności ogniowej tej części pokrycia. Natomiast izolacja termiczna wraz z warstwą pokryciową powinny, niezależnie od rodzaju zastosowanego materiahi izolacji termicznej, tworzyć zawsze system nierozprzestrzeniający ognia. Ocena konkretnego rozwiązania materiałowego jest wydawana tylko na podstawie doświadczalnych badań ogniowych.

Przykładem lekkiego rozwiązania konstrukcyjnego, spełniającego wymagania bezpieczeństwa pożarowego da pokryć o powierzchni powyżej 1000 m jest np. następujący układ warstw stropodachu:

-    blacha trapezowa (część nośna pokrycia)

-    fola PE (paroizolacja)

-    styropian EPS 100 (15cm)

-    membrana FPDM (pokrycie dachowe)

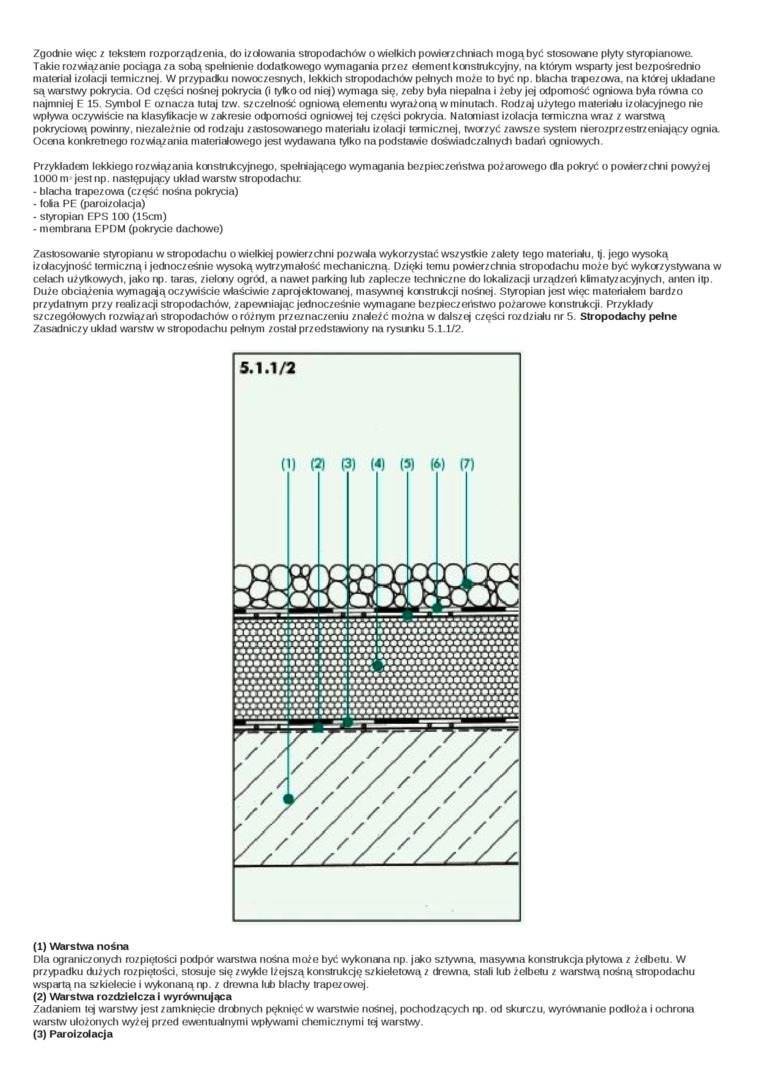

7aslosowanie styropianu w stropodachu o wielkiej powierzchni pozwala wykorzystać wszystkie zalety tego materiału, tj. jego wysoką izolacyjność termiczną i jednocześnie wysoką wytrzymałość mechaniczną. Dzięki temu powerzchnia stropodachu może być wykorzystywana w celach użytkowych, jako np. taras, zielony ogród, a nawet parking lub zaplecze techniczne do lokalizacji urządzeń kimatyzacyjnych, anten itp. Dużo obciążenia wymagają oczywiście właściwie zaprojektowanej, masywnej konstrukcji nośnej. Styropian jest więc materiałem bardzo przydatnym przy realizacji stropodachów, zapcwtiając jednocześnie wymagane bezpieczeństwo pożarowe konstrukcji. Przykłady szczegółowych rozwiązań stropodachów o różnym przeznaczeniu znaleźć można w dalszej części rozdziału nr 5. Stropodachy pełne Zasadniczy układ warstw w stropodachu pełnym został przedstawiony na rysiuku 5.1.1/2.

5.1.1/2

(1) (2)    (3) (4) (3)    (6) (7)

•ViVmV ,V.V. »V»*» mVi iV«V»ViV«V'*m*» • *•<

************* W. •*•*•*• ,V«VmV«_ł»,^,łV_lViV»'»V"

r.wwwmm **łV*•%*»**•*•**•••••••••••• •••••

*******'’***•" ,V«V *«W»

iV*Vi V*V» «ViViY» *••••••••••••*■•_<

• ■•••••>>•••« ...........................

iV*V*V*« (V»V »•<••)••••••••••■•••*•••••••••

(1)    Warstwa nośna

Dła ograniczonych rozpiętości podpór warstwa nośna może być wykonana np. jako sztywna, masywna konstrukcja płytowa z żelbetu. W przypadku dużych rozpiętości, stosuje się zwykle lżejszą konstrukcję szkieletową z drewna, stali lub żelbetu z warstwą nośną stropodachu wspartą na szkielecie i wykonaną np. z drewna lii) blachy trapezowej.

(2)    Warstwa rozdzielcza i wyrównująca

Zadaniem tej warstwy jest zamknięcie drobnych pęknięć w warstwie nośnej, pochodzących np. od skurczu, wyrównanie podłoża i ochrona warstw ułożonych wyżej przed ewentualnymi wpływami chemicznymi tej warstwy.

(3)    Paroizolacja
