Cyfrowoanalogowy przetwornik I

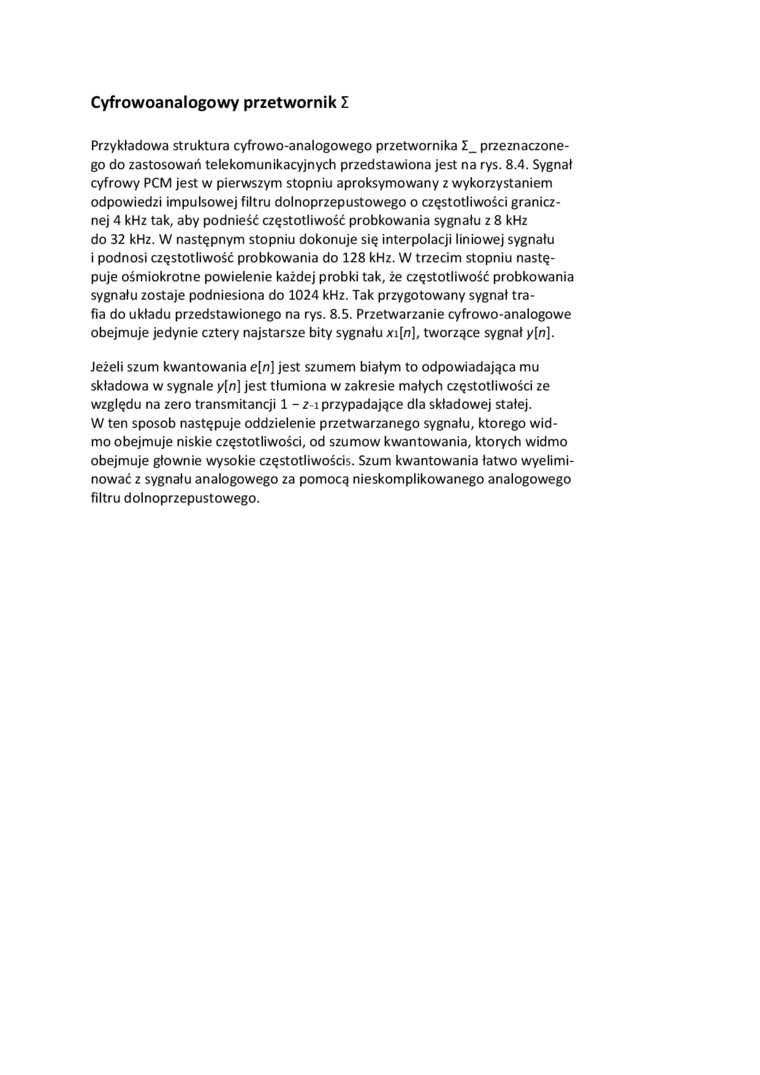

Przykładowa struktura cyfrowo-analogowego przetwornika I_ przeznaczonego do zastosowań telekomunikacyjnych przedstawiona jest na rys. 8.4. Sygnał cyfrowy PCM jest w pierwszym stopniu aproksymowany z wykorzystaniem odpowiedzi impulsowej filtru dolnoprzepustowego o częstotliwości granicznej 4 kHz tak, aby podnieść częstotliwość próbkowania sygnału z 8 kHz do 32 kHz. W następnym stopniu dokonuje się interpolacji liniowej sygnału i podnosi częstotliwość próbkowania do 128 kHz. W trzecim stopniu następuje ośmiokrotne powielenie każdej próbki tak, że częstotliwość próbkowania sygnału zostaje podniesiona do 1024 kHz. Tak przygotowany sygnał trafia do układu przedstawionego na rys. 8.S. Przetwarzanie cyfrowo-analogowe obejmuje jedynie cztery najstarsze bity sygnału xi[n], tworzące sygnał y[nj.

Jeżeli szum kwantowania e[n] jest szumem białym to odpowiadająca mu składowa w sygnale y[n) jest tłumiona w zakresie małych częstotliwości ze względu na zero transmitancji 1 - z-i przypadające dla składowej stałej.

W ten sposob następuje oddzielenie przetwarzanego sygnału, ktorego widmo obejmuje niskie częstotliwości, od szumów kwantowania, których widmo obejmuje głownie wysokie częstotliwościs. Szum kwantowania łatwo wyeliminować z sygnału analogowego za pomocą nieskomplikowanego analogowego filtru dolnoprzepustowego.
