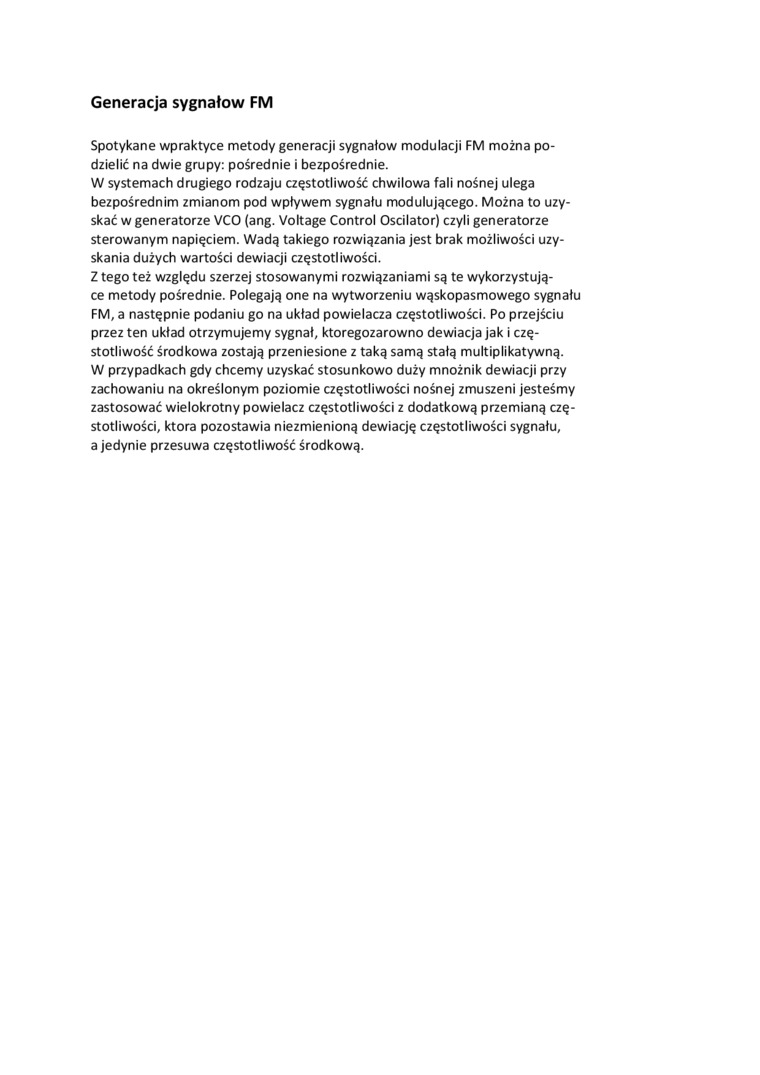

Generacja sygnałów FM

Spotykane wpraktyce metody generacji sygnałów modulacji FM można podzielić na dwie grupy: pośrednie i bezpośrednie.

W systemach drugiego rodzaju częstotliwość chwilowa fali nośnej ulega bezpośrednim zmianom pod wptywem sygnału modulującego. Można to uzyskać w generatorze VCO (ang. Voltage Control Oscilator) czyli generatorze sterowanym napięciem. Wadą takiego rozwiązania jest brak możliwości uzyskania dużych wartości dewiacji częstotliwości.

2 tego też względu szerzej stosowanymi rozwiązaniami są te wykorzystujące metody pośrednie. Polegają one na wytworzeniu wąskopasmowego sygnału FM, a następnie podaniu go na układ powielacza częstotliwości. Po przejściu przez ten układ otrzymujemy sygnał, ktoregozarowno dewiacja jak i częstotliwość środkowa zostają przeniesione z taką samą stałą multiplikatywną.

W przypadkach gdy chcemy uzyskać stosunkowo duży mnożnik dewiacji przy zachowaniu na określonym poziomie częstotliwości nośnej zmuszeni jesteśmy zastosować wielokrotny powielacz częstotliwości z dodatkową przemianą częstotliwości, która pozostawia niezmienioną dewiację częstotliwości sygnału, a jedynie przesuwa częstotliwość środkową.
