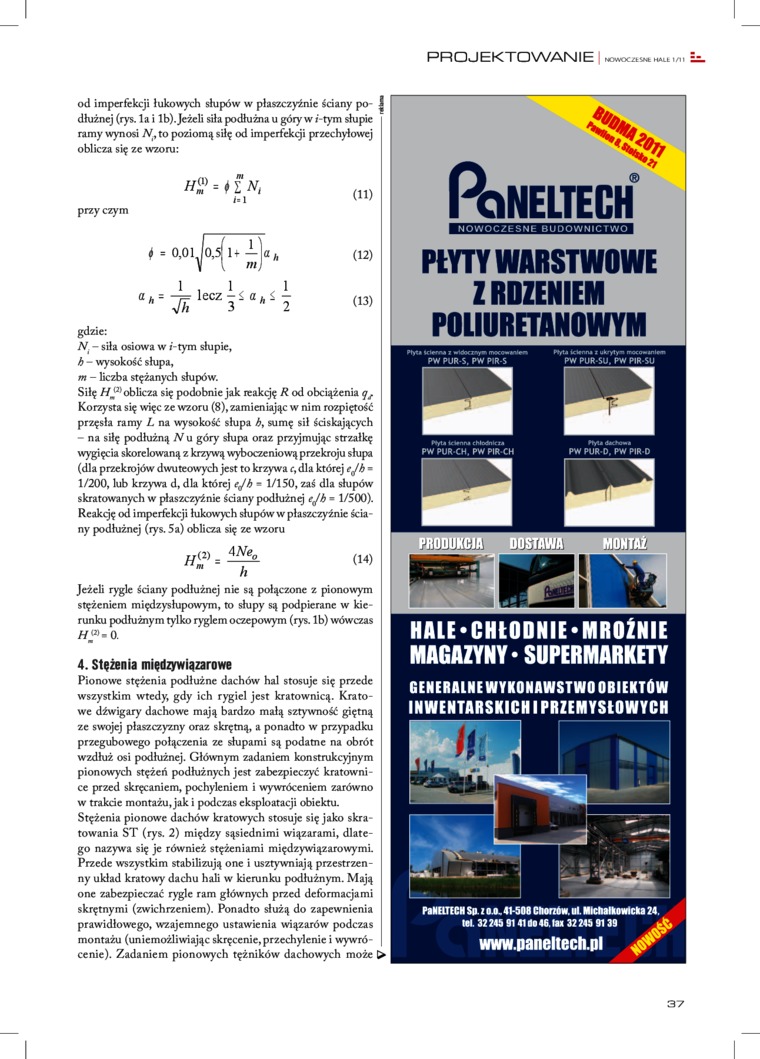

od impcrfckcji łukowych słupów w płaszczyźnie ściany podłużnej (rys. la i lb). Jeżeli siła podłużna u góry w i-tym słupie ramy wynosi N, to poziomą siłę od impcrfckcji przechyłowej oblicza się ze wzoru:
przy czym
fi
• o,oiJoiitI)«4 |
(12) |
V \ rn) | |
1 , 1, 1 = -j= lecz - < a h < — ■Jh 3 2 |
(13) |
gdzie:
N. - siła osiowa w i-tym słupie, b - wysokość słupa, m - liczba stężanych słupów.
Siłę H™ oblicza się podobnie jak reakcję R od obciążenia Korzysta się więc ze wzoru (8),zamieniając w nim rozpiętość przęsła ramy L na wysokość słupa h, sumę sił ściskających - na siłę podłużną Nu góry słupa oraz przyjmując strzałkę wygięcia skorelowaną z krzywą wyboczeniową przekroju słupa (dla przekrojów dwuteowych jest to krzywa c, dla której ejb * 1/200, lub krzywa d, dla której ejh = 1/150, zaś dla słupów skratowanych w płaszczyźnie ściany podłużnej ejb ■ 1/500). Reakcję od impcrfckcji łukowych słupów w płaszczyźnie ściany podłużnej (rys. 5a) oblicza się ze wzoru
//<?) = -^2. (14)
h
Jeżeli rygle śdany podłużnej nie są połączone z pionowym stężeniem międzysłupowym, to słupy są podpierane w kierunku podłużnym tylko ryglem oczepowym (rys. lb) wówczas //»- 0.
Pionowe stężenia podłużne dachów hal stosuje się przede wszystkim wtedy, gdy ich rygiel jest kratownicą. Kratowe dźwigary dachowe mają bardzo małą sztywność giętną ze swojej płaszczyzny oraz skrętną, a ponadto w przypadku przegubowego połączenia ze słupami są podatne na obrót wzdłuż osi podłużnej. Głównym zadaniem konstrukcyjnym pionowych stężeń podłużnych jest zabezpieczyć kratownice przed skręcaniem, pochyleniem i wywróceniem zarówno w trakde montażu, jak i podczas eksploatacji obiektu.
Stężenia pionowe dachów kratowych stosuje się jako skra-towania ST (rys. 2) między sąsiednimi wiązarami, dlatego nazywa się je również stężeniami międzywiązarowymi. Przede wszystkim stabilizują one i usztywniają przestrzenny układ kratowy dachu hali w kierunku podłużnym. Mają one zabezpieczać rygle ram głównych przed deformacjami skrętnymi (zwichrzeniem). Ponadto służą do zapewnienia prawidłowego, wzajemnego ustawienia wiąz arów podczas montażu (uniemożliwiając skręcenie,przechylenie i wywrócenie). Zadaniem pionowych tężników dachowych może >
