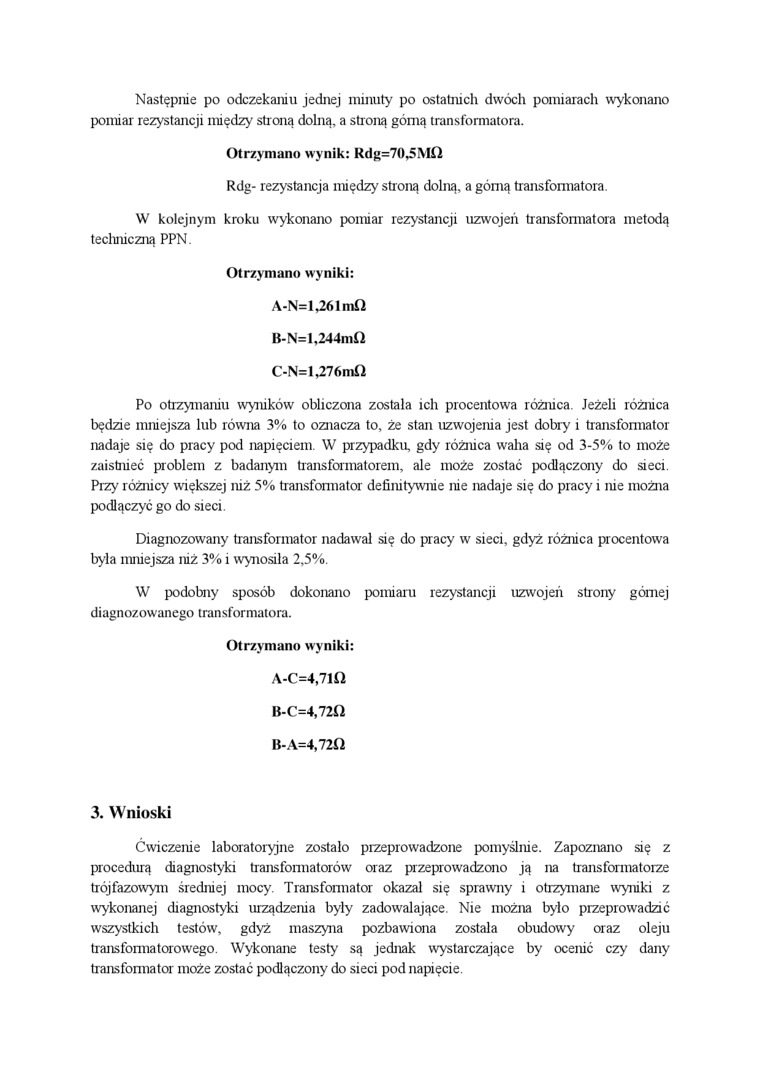

Następnie po odczekaniu jednej minuty po ostatnich dwóch pomiarach wykonano pomiar rezystancji między stroną dolną, a stroną górną transformatora.

Otrzymano wynik: Rdg=70_ł5Mft

Rdg- rezystancja między stroną dolną, a górną transformatora.

W kolejnym kroku wykonano pomiar rezystancji uzwojeń transformatora metodą techniczną PPN.

Otrzymano wyniki:

A-N=U61mO

B-N=l,244mQ

C-N=l,276ma

Po otrzymaniu wyników obliczona została ich procentowa różnica. Jeżeli różnica będzie mniejsza lub równa 3% to oznacza to, że stan uzwojenia jest dobry i transformator nadaje się do pracy pod napięciem. W przypadku, gdy różnica waha się od 3-5% to może zaistnieć problem z badanym transformatorem, ale może zostać podłączony do sieci. Przy różnicy większej niż 5% transformator definitywnie nie nadaje się do pracy i nie można podłączyć go do sieci.

Diagnozowany transformator nadawał się do pracy w sieci, gdyż różnica procentowa była mniejsza niż 3% i wynosiła 2,5%.

W podobny sposób dokonano pomiaru rezystancji uzwojeń strony górnej diagnozowanego transformatora.

Otrzymano wyniki:

A-C=4,7in

B-C=4,72Q

B-A=4,72H

3. Wnioski

Ćwiczenie laboratoryjne zostało przeprowadzone pomyślnie. Zapoznano się z procedurą diagnostyki transfonnatorów oraz przeprowadzono ją na transformatorze trójfazowym średniej mocy. Transformator okazał się sprawny i otrzymane wyniki z wykonanej diagnostyki urządzenia były zadowalające. Nie można było przeprowadzić wszystkich testów, gdyż maszyna pozbawiona została obudowy oraz oleju transformatorowego. Wykonane testy są jednak wystarczające by ocenić czy dany transformator może zostać podłączony do sieci pod napięcie.
