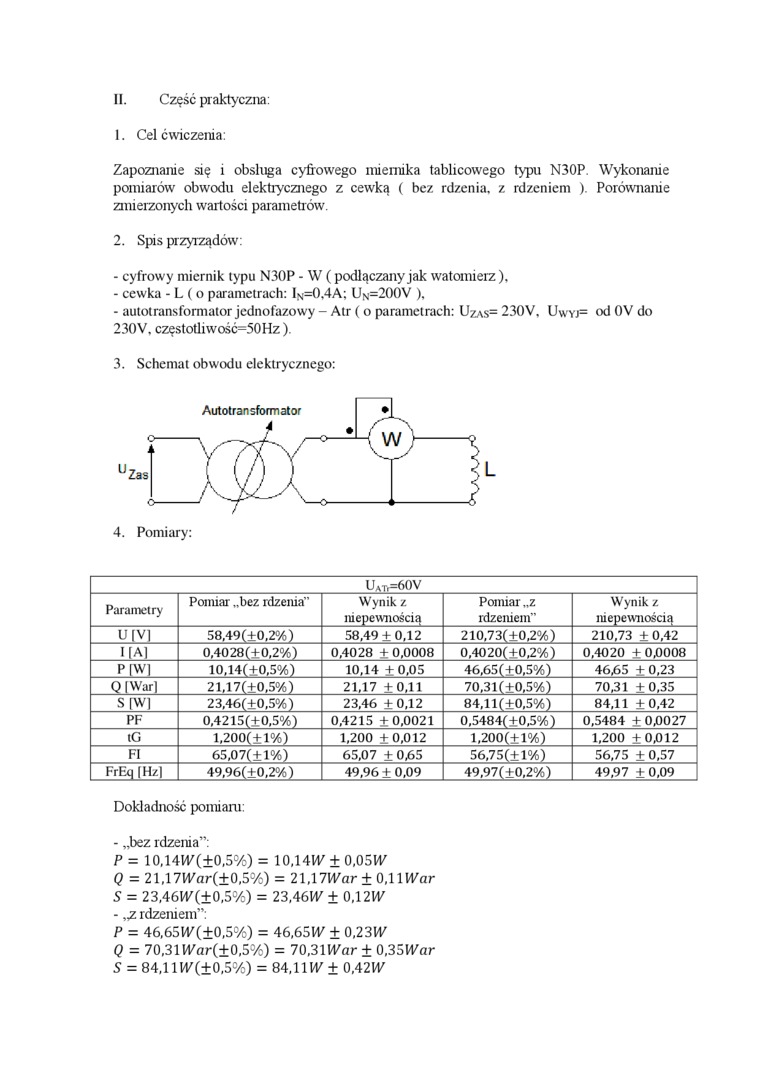

11.    Część praktyczna:

1. Cel ćwiczenia:

Zapoznanie się i obsługa cyfrowego miernika tablicowego typu N30P. Wykonanie pomiarów obwodu elektrycznego z cewką ( bez rdzenia, z rdzeniem ). Porównanie zmierzonych wartości parametrów.

2.    Spis przyrządów:

-    cyfrowy miernik typu N30P - W (podłączany jak watomierz).

-    cewka - L (o parametrach: I_N=0.4A; Un=200V ),

-    autotransformator jednofazowy - Air (o parametrach: Uzas= 230V. Uwyj= od 0V do 230V. czestotliwość=50Hz).

3.    Schemat obwodu elektrycznego:

Uati=60V
Parametry	Pomiar „bez rdzenia”	Wynik z niepewnością	Pomiar „z rdzeniem"	Wynik z niepewnością
U [V)	58,49(±0,2%)	58.49 ±0,12	210,73(±0,2%)	210,73 ±0,42
I [A]	0,4028(±0,2%)	0,4028 ±0,0008	0,4020(±0,2%)	0,4020 ±0,0008
PIW]	10,14(±0,5%)	10,14 ±0,05	46,65(±0,5%)	46,65 ±0,23
Ol War]	21,17(10.5%)	21,17 ±0,11	70,31 (±0,5%)	70,31 ±0,35
S[W]	23,46(±0,5%)	23,46 ±0,12	84,11(±0,5%)	84,11 ±0,42
PF	0,4215(±0,5%)	0,4215 ±0,0021	0,5484(±0,5%)	0,5484 ± 0,0027
tG	1.200(11%)	1,200 ±0,012	1.200(±1%)	1,200 ±0,012
FI	65,07(±1%)	65,07 ± 0,65	56,75(±1%)	56,75 ±0,57
FrEq [Hzl	49,96(±0,2%)	49,96 ± 0,09	49,97(±0.2%)	49.97 ±0,09

Dokładność pomiaru:

-    „bez rdzenia":

P = 10.1W(±0.5%) = 10,1 W ± 0,051V Q = 21,17lVar(±0,5%) = 21,17lVar ± 0,11 War S = 23,461V(±0,5%) = 23.46W ± 0,121V

-    ,7. rdzeniem":

P = 46,65IV(±0,5%) = 46,65W ± 0,23W Q = 70,31 iy«r(±0,5%) = 70,31lVar ± 0,35lVar S = 84,11^(10,5%) = 84.11IV ± 0,421V
