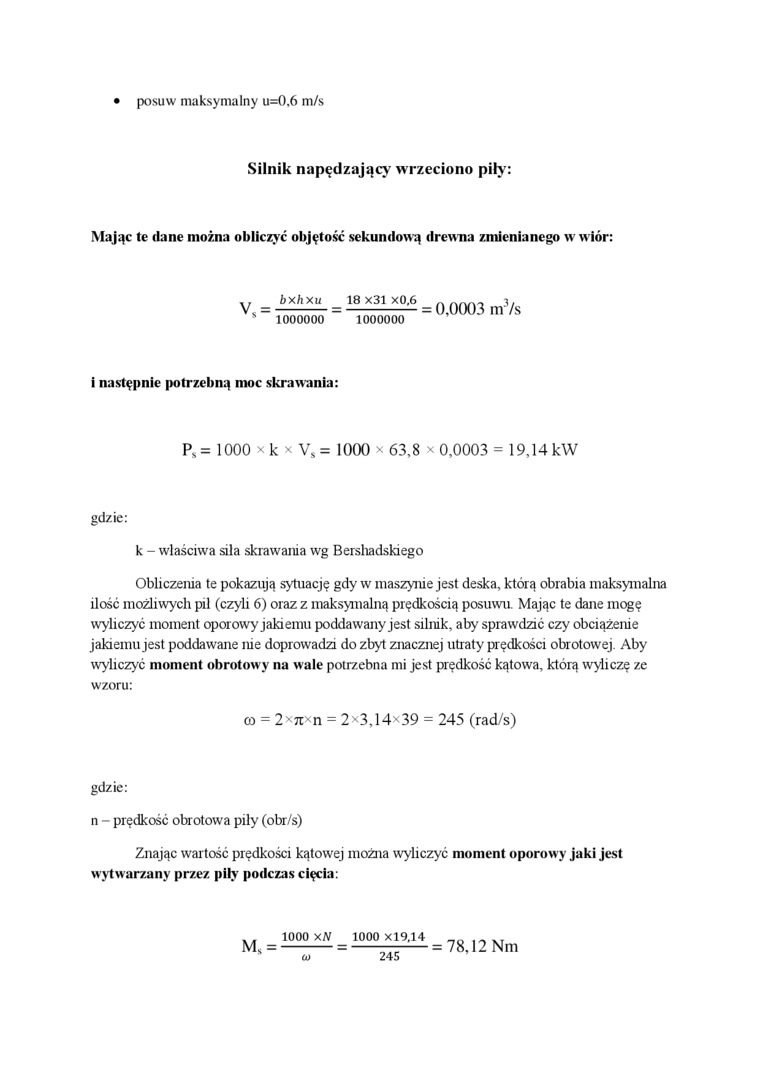

posuw maksymalny u=0,6 m/s
Silnik napędzający wrzeciono piły:
Mając te dane można obliczyć objętość sekundową drewna zmienianego w wiór:
bxh xu 1000000
18 x31 x0,6 1000000
i następnie potrzebną moc skrawania:
PN = 1000 X k X Vs = 1000 X 63,8 x 0,0003 = 19,14 kW
gdzie:
k - właściwa siła skrawania wg Bersliadskiego
Obliczenia te pokazują sytuację gdy w maszynie jest deska, którą obrabia maksymalna ilość możliwych pil (czyli 6) oraz z maksymalną prędkością posuwu. Mając te dane mogę wyliczyć moment oporowy jakiemu poddawany jest silnik, aby sprawdzić czy obciążenie jakiemu jest poddawane nie doprowadzi do zbyt znacznej utraty prędkości obrotowej. Aby wyliczyć moment obrotowy na wale potrzebna mi jest prędkość kątowa, którą wyliczę ze wzoru:
co = 2*7i*n = 2x3,14*39 = 245 (rad/s)
gdzie:
n - prędkość obrotowa piły (obr/s)
Znając wartość prędkości kątowej można wyliczyć moment oporowy jaki jest wytwarzany przez piły podczas cięcia:
1000 XI 9.14
. , 1000 xN
Ms =-
(O
= 78,12 Nm
245
