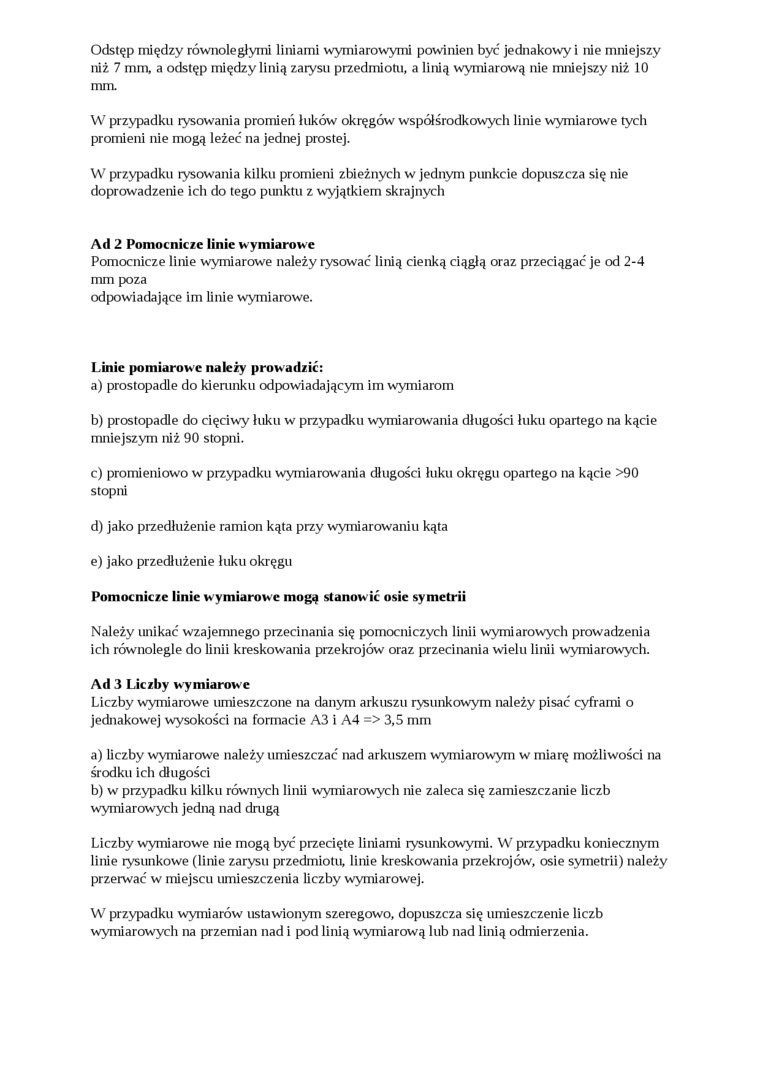

Odstęp między równoległymi liniami wymiarowymi powinien być jednakowy i nie mniejszy niż 7 mm, a odstęp między linią zarysu przedmiotu, a linią wymiarową nie mniejszy niż 10 mm.

W przypadku rysowania promień luków okręgów współśrodkowych linie wymiarowe tych promieni nie mogą leżeć na jednej prostej.

W przypadku rysowania kilku promieni zbieżnych w jednym punkcie dopuszcza się nie doprowadzenie ich do tego punktu z wyjątkiem skrajnych

Ad 2 Pomocnicze linie wymiarowe

Pomocnicze linie wymiarowe należy rysować linią cienką ciągłą oraz przeciągać je od 2-4 mm poza

odpowiadające im linie wymiarowe.

Linie pomiarowe należy prowadzić:

a)    prostopadle do kierunku odpowiadającym im wymiarom

b)    prostopadle do cięciwy luku w przypadku wymiarowania długości luku opartego na kącie mniejszym niż 90 stopni.

c)    promieniowo w przypadku wymiarowania długości luku okręgu opartego na kącie >90 stopni

d)    jako przedłużenie ramion kąta przy wymiarowaniu kąta

e)    jako przedłużenie luku okręgu

Pomocnicze linie wymiarowe mogą stanowić osie symetrii

Należy unikać wzajemnego przecinania się pomocniczych linii wymiarowych prowadzenia ich równolegle do linii kreskowania przekrojów oraz przecinania wielu linii wymiarowych.

Ad 3 Liczby wymiarowe

Liczby wymiarowe umieszczone na danym arkuszu rysunkowym należy pisać cyframi o jednakowej wysokości na formacie A3 i A4 => 3,5 mm

a)    liczby wymiarowe należy umieszczać nad arkuszem wymiarowym w miarę możliwości na środku ich długości

b)    w przypadku kilku równych linii wymiarowych nie zaleca się zamieszczanie liczb wymiarowych jedną nad drugą

Liczby wymiarowe nie mogą być przecięte liniami rysunkowymi. W przypadku koniecznym linie rysunkowe (linie zarysu przedmiotu, linie kreskowania przekrojów, osie symetrii) należy przerwać w miejscu umieszczenia liczby wymiarowej.

W przypadku wymiarów ustawionym szeregowo, dopuszcza się umieszczenie liczb wymiarowych na przemian nad i pod linią wymiarową lub nad linią odmierzenia.
