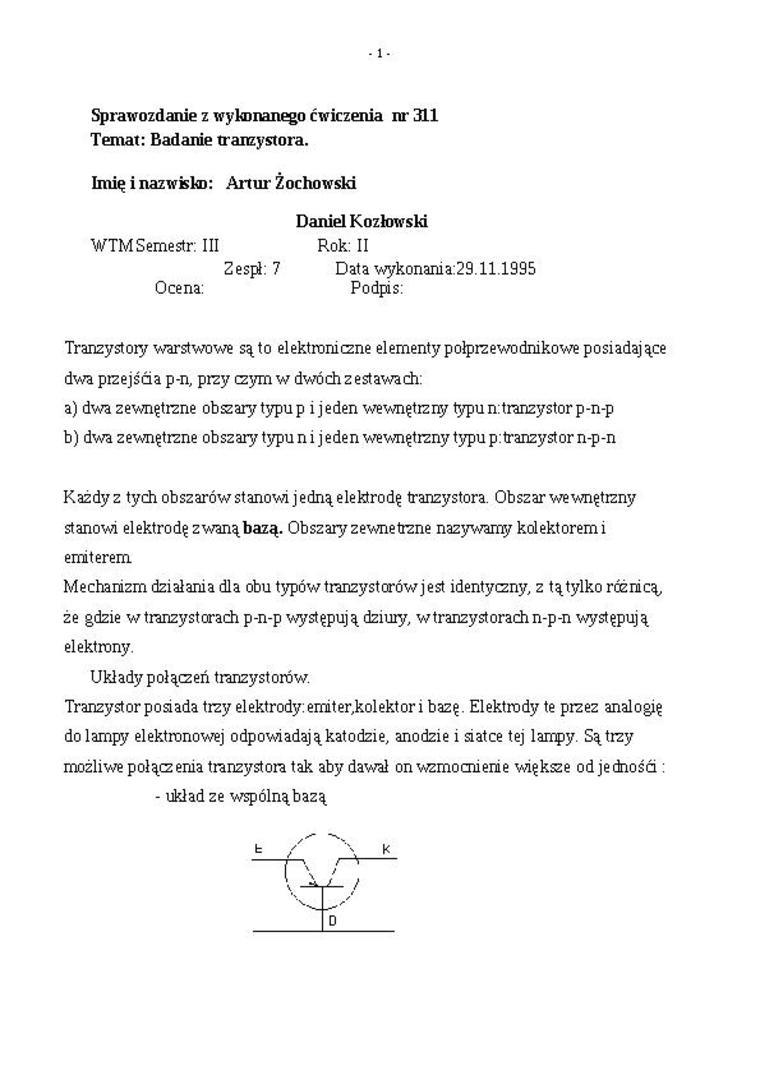

Sprawozdanie z wykonanego ćwiczenia ni' 311 Temat: Badanie tranzystora.

Imię i nazwisk): Artur Zochowski

Daniel Kozłowski

WTMSemestr: III    Rok: II

Zespł: 7 Data wykonania:29.11.1995 Ocena:    Podpis:

Tranzystoiy warstwowe są to elektroniczne elementy półprzewodnikowe posiadające dwa pizejśda p-n, przy czym w dwóch ze stawach:

a)    dwa zewnętrzne obszary typu p i jeden wewnętrzny typu n:tranzystor p-n-p

b)    dwa zewnętrzne obszary typu n i j eden wewnętrzny typu p:tranzystor n-p-n

Każdy z tych obszaraw stanowi jedną elektrodę tranzystora. Obszar wewnętrzny stanowi elektrodę zwaną bazą. Obszary zewnętrzne nazywamy kolektorem i emiterem

Mechanizm działania dla obu typów tranzystorów jest identyczny, z tą tylko różnicą, ze gdzie w tranzystorach p-n-p występują dziury, w tranzy storach n-p-n występują elektrony.

Układy połączeń tranzystorów.

Tranzystor posiada trzy elektrody: emiter,kolektor i bazę. Elektrody te przez analogię do lampy elektronowej odpowiadają katodzie, anodzie i siatce tej lampy. Są trzy możliwe połącz enia tranzystora tak aby dawał on wzmocnienie większe od je dnośd : - układ ze wspólnąbazą

o

K
