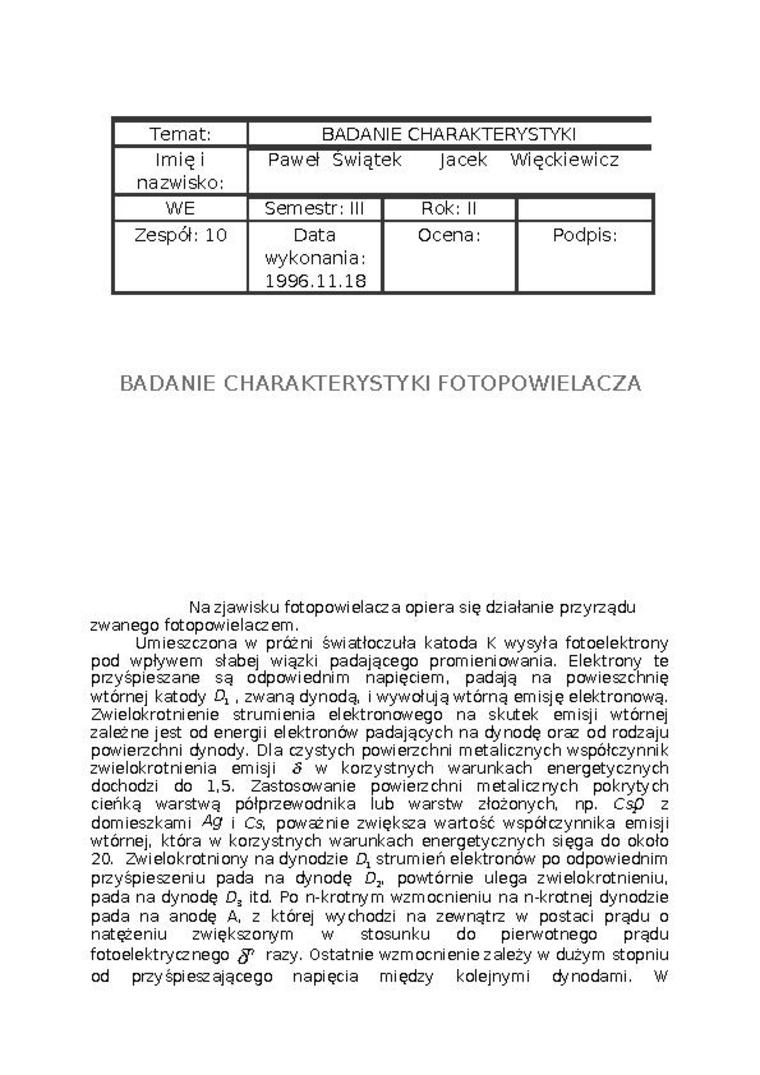

Temat:	BADANIE CHARAKTERYSTYKI
Imię i nazwisko:	Paweł Świątek Jacek Więckiewicz
WE	Semestr: III	Rok: II
Zespół: 10	Data wykonania: 1996.11.18	Ocena:	Podpis:

BADANIE CHARAKTERYSTYKI FOTOPOWIELACZA

Na zjawisku fotopowielacza opiera się działanie przyrządu zwanego fotopowielaczem.

Umieszczona w próżni światłoczuła katoda K wysyła fotoelektrony pod wpływem słabej wiązki padającego promieniowania. Elektrony te przyśpieszane są odpowiednim napięciem, padają na pcrwieszchnię wtórnej katody D₁ , zwaną dynodą, i wywołują wtórną emisję elektronową. Zwielokrotnienie strumienia elektronowego na skutek emisji wtórnej zależne jest od energii elektronów padających na dynodę oraz od rodzaju powierzchni dynody. Dla czystych powierzchni metalicznych współczynnik zwielokrotnienia emisji S w korzystnych warunkach energetycznych dochodzi do 1,5. Zastosowanie powierzchni metalicznych pokrytych cieńką warstwą półprzewodnika lub warstw złożonych, np. Csp z domieszkami Ag j Cs, poważnie zwiększa wartość współczynnika emisji wtórnej, która w korzystnych warunkach energetycznych sięga do około 20. Zwielokrotniony na dynodzie D_x strumień elektronów po odpowiednim przyśpieszeniu pada na dynodę D₂, powtórnie ulega zwielokrotnieniu, pada na dynodę D₃ itd. Po n-krotnym wzmocnieniu na n-krotnej dynodzie pada na anodę A, z której wychodzi na zewnątrz w postaci prądu o natężeniu zwiększonym w stosunku    do pierwotnego prądu

foto elektryczne go g razy. Ostatnie wzmocnienie zależy w dużym stopniu od przyśpieszającego napięcia między    kolejnymi dynodami. W
