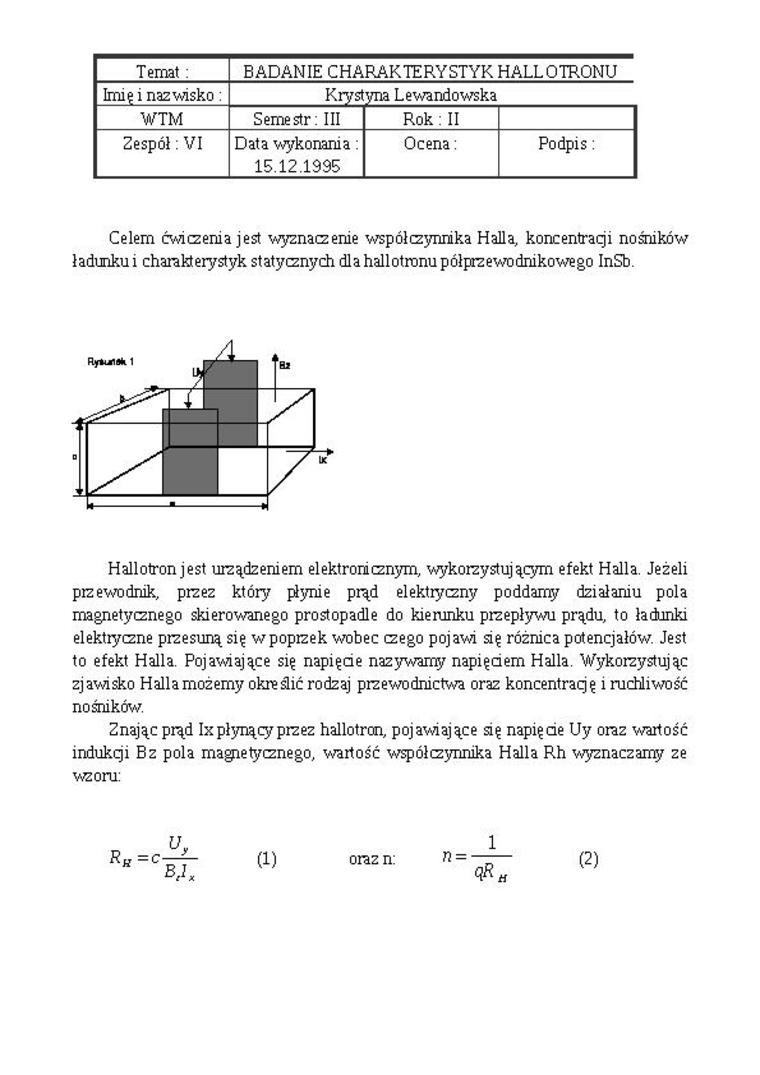

Temat:

BADANIE CHARAKTERYSTYK HALLOTRONU

Imię i nazwisko:

Krystyna Lewandowska

WTM

Semestr: III

Rok: II

Zespół: VI

Data wykonania: 15.12.1995

Ocena:

Podpis:

Celem ćwiczenia jest wyznaczenie współczynnika Hall a, koncentracji nośników ładunku i charakt ery styk statycznych dla hallotronu półprzewodnikowego InSb.


Hallotron jest urządzeniem elektronicznym, wykorzystującym efekt Halla. Jeżeli pizewodnik, przez który płynie prąd elektiyczny poddamy działaniu pola magnetycznego skierowanego prostopadle do kierunku przepływu prądu, to ładunki elektiyczne przesuną się wpopizek wobec czego pojawi się różnica potencjałów. Jest to efekt Halla. Pojawiające się napięcie nazywamy napięciem Halla. Wykorzystując zjawisko Halla możemy określić rodzaj przewodnictwa oraz koncentrację i ruchliwość nośników.

Znając prąd Ix płynący przez hallotron, pojawiające się napięcie Uy oraz wartość indukcji Bz pola magie tyczne go, wartość współczynnika Halla Rh wyznaczamy ze wzoru:

B.l,


(1)


oraz n:



l


ti


(2)
