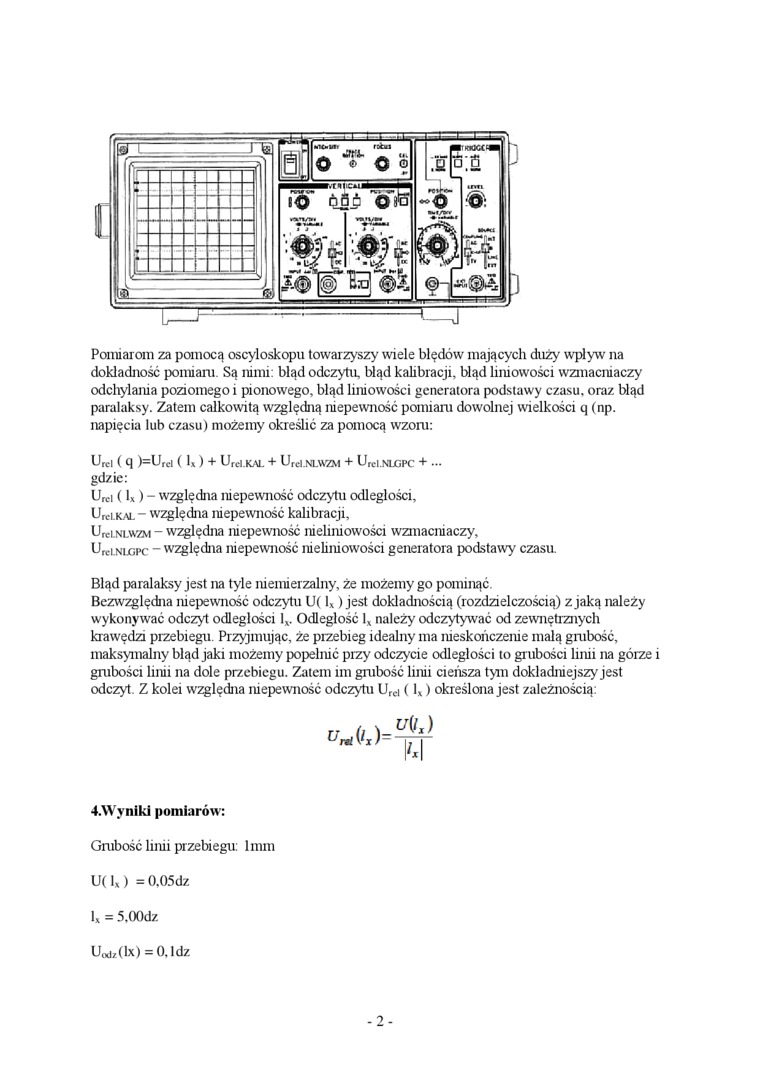

Pomiarom za pomocą oscyloskopu towarzyszy wiele błędów mających duży wpływ na dokładność pomiaru. Są nimi: błąd odczytu, błąd kalibracji, błąd liniowości wzmacniaczy odchylania poziomego i pionowego, błąd liniowości generatora podstawy czasu, oraz błąd paralaksy. Zatem całkowitą względną niepewność pomiaru dowolnej wielkości q (np. napięcia lub czasu) możemy określić za pomocą wzoru:

Urcl ( q )=Urd ( 1* ) + Urd.KAL + U_rcl.NLWZM + U_rcI.NLGPC + ...

gdzie:

Urci (lx) - względna niepewność odczytu odległości,

UrciKAL - względna niepewność kalibracji,

UrcLNLwzM - względna niepewność nieliniowości wzmacniaczy,

UreLNLGPC ~ względna niepewność nieliniowości generatora podstawy czasu.

Błąd paralaksy jest na tyle niemierzalny, że możemy go pominąć.

Bezwzględna niepewność odczytu U( 1*) jest dokładnością (rozdzielczością) z jaką należy wykonywać odczyt odległości l_v Odległość l_x należy odczytywać od zewnętrznych krawędzi przebiegu. Przyjmując, że przebieg idealny ma nieskończenie małą grubość, maksymalny błąd jaki możemy popełnić przy odczycie odległości to grubości linii na górze i grubości linii na dole przebiegu. Zatem im grubość linii cieńsza tym dokładniejszy jest odczyt. Z kolei względna niepewność odczytu U_rci (l_x) określona jest zależnością:

U(l_s)

W

^UnlOx)=

4.Wynłki pomiarów:

Gmbość linii przebiegu: lmm U( l_x) = 0.05dz 1* = 5,()0dz Uodz(Ix) = 0,ldz
