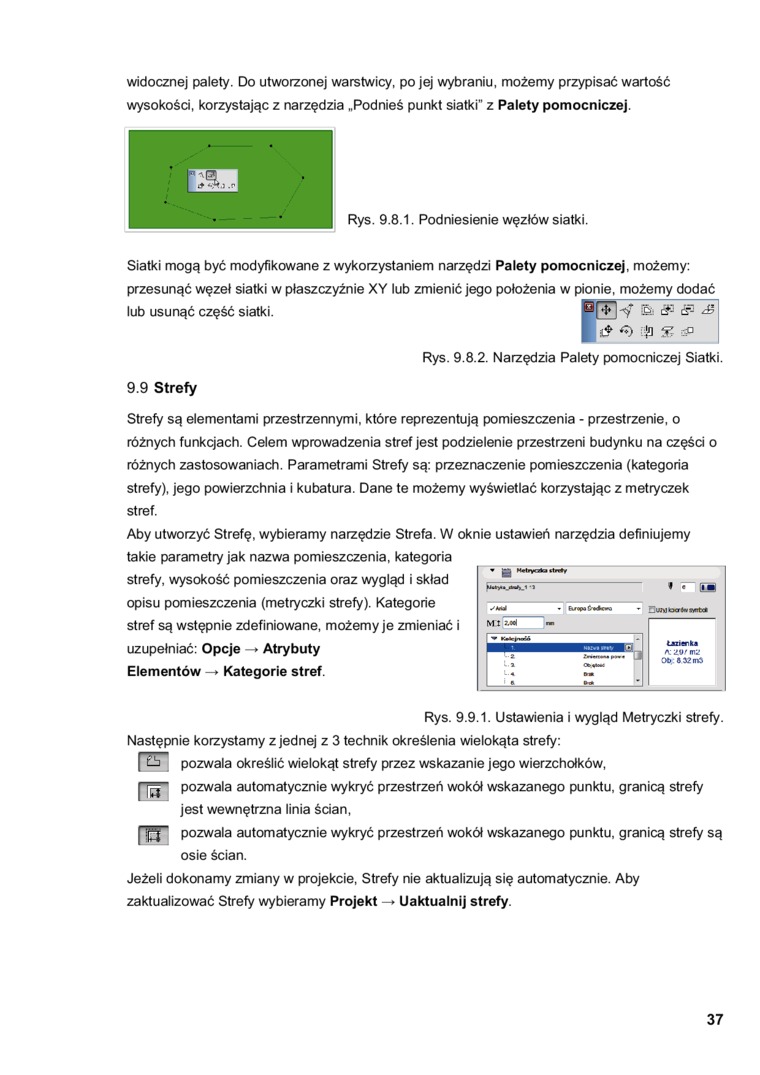

widocznej palety. Do utworzonej warstwicy, po jej wybraniu, możemy przypisać wartość wysokości, korzystając z narzędzia „Podnieś punkt siatki" z Palety pomocniczej.

Rys. 9.8.1. Podniesienie węzłów siatki.

Siatki mogą być modyfikowane z wykorzystaniem narzędzi Palety pomocniczej, możemy: przesunąć węzeł siatki w płaszczyźnie XY lub zmienić jego położenia w pionie, możemy dodać

lub usunąć część siatki.	PfTK & 15P c? &
	| ł* <♦) $ & 5°

Rys. 9.8.2. Narzędzia Palety pomocniczej Siatki.

9.9 Strefy

Strefy są elementami przestrzennymi, które reprezentują pomieszczenia - przestrzenie, o różnych funkcjach. Celem wprowadzenia stref jest podzielenie przestrzeni budynku na części o różnych zastosowaniach. Parametrami Strefy są: przeznaczenie pomieszczenia (kategoria strefy), jego powierzchnia i kubatura. Dane te możemy wyświetlać korzystając z metryczek stref.

Aby utworzyć Strefę, wybieramy narzędzie Strefa. W oknie ustawień narzędzia definiujemy takie parametry jak nazwa pomieszczenia, kategoria strefy, wysokość pomieszczenia oraz wygląd i skład opisu pomieszczenia (metryczki strefy). Kategorie stref są wstępnie zdefiniowane, możemy je zmieniać i uzupełniać: Opcje * Atrybuty Elementów —» Kategorie stref.

Rys. 9.9.1. Ustawienia i wygląd Metryczki strefy. Następnie korzystamy z jednej z 3 technik określenia wielokąta strefy:

nr

nx

pozwala określić wielokąt strefy przez wskazanie jego wierzchołków, pozwala automatycznie wykryć przestrzeń wokół wskazanego punktu, granicą strefy jest wewnętrzna linia ścian,

pozwala automatycznie wykryć przestrzeń wokół wskazanego punktu, granicą strefy są osie ścian.

Jeżeli dokonamy zmiany w projekcie, Strefy nie aktualizują się automatycznie. Aby zaktualizować Strefy wybieramy Projekt -» Uaktualnij strefy.
