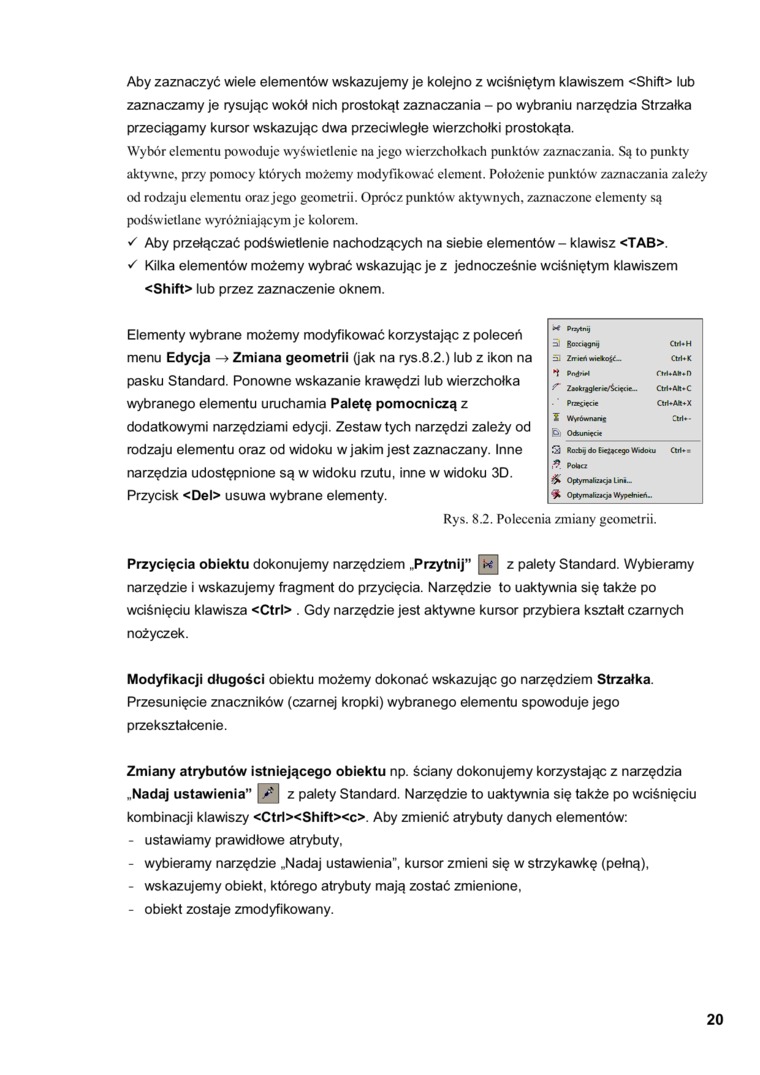

Aby zaznaczyć wiele elementów wskazujemy je kolejno z wciśniętym klawiszem <Shift> lub zaznaczamy je rysując wokół nich prostokąt zaznaczania - po wybraniu narzędzia Strzałka przeciągamy kursor wskazując dwa przeciwległe wierzchołki prostokąta.

Wybór elementu powoduje wyświetlenie na jego wierzchołkach punktów zaznaczania. Są to punkty aktywne, przy pomocy których możemy modyfikować element. Położenie punktów zaznaczania zależy od rodzaju elementu oraz jego geometrii. Oprócz punktów aktywnych, zaznaczone elementy są podświetlane wyróżniającym je kolorem.

s Aby przełączać podświetlenie nachodzących na siebie elementów - klawisz <TAB>.

* Kilka elementów możemy wybrać wskazując je z jednocześnie wciśniętym klawiszem <Shift> lub przez zaznaczenie oknem.

X Pnytru)
3) Ro:<i*gmj	Clrf.H
2 Znttńmthoit—	Ctrl, K
	fM.AH.n
	Ctrl. A*. C
Prasic<ie	Ctit.AJt.X
X WyrPwnanf	Ctrl.-
fel Odsumc«
S fiotbi; do E«M«90 W>óo<L	Ctrl. .
PołKI
OpfymjluKji Lm«._
Optym«luKj» Wypełnień..

Elementy wybrane możemy modyfikować korzystając z poleceń menu Edycja —»Zmiana geometrii (jak na rys.8.2.) lub z ikon na pasku Standard. Ponowne wskazanie krawędzi lub wierzchołka wybranego elementu uruchamia Paletę pomocniczą z dodatkowymi narzędziami edycji. Zestaw tych narzędzi zależy od rodzaju elementu oraz od widoku w jakim jest zaznaczany. Inne narzędzia udostępnione są w widoku rzutu, inne w widoku 3D.

Przycisk <Del> usuwa wybrane elementy.

Rys. 8.2. Polecenia zmiany geometrii.

Przycięcia obiektu dokonujemy narzędziem ..Przytnij” 0 z palety Standard. Wybieramy narzędzie i wskazujemy fragment do przycięcia. Narzędzie to uaktywnia się także po wciśnięciu klawisza <Ctrl> . Gdy narzędzie jest aktywne kursor przybiera kształt czarnych nożyczek.

Modyfikacji długości obiektu możemy dokonać wskazując go narzędziem Strzałka. Przesunięcie znaczników (czarnej kropki) wybranego elementu spowoduje jego przekształcenie.

Zmiany atrybutów istniejącego obiektu np. ściany dokonujemy korzystając z narzędzia „Nadaj ustawienia" \ f\ z palety Standard. Narzędzie to uaktywnia się także po wciśnięciu kombinacji klawiszy <Ctr1><Shift><c>. Aby zmienić atrybuty danych elementów:

-    ustawiamy prawidłowe atrybuty,

-    wybieramy narzędzie „Nadaj ustawienia", kursor zmieni się w strzykawkę (pełną),

-    wskazujemy obiekt, którego atrybuty mają zostać zmienione,

-    obiekt zostaje zmodyfikowany.
