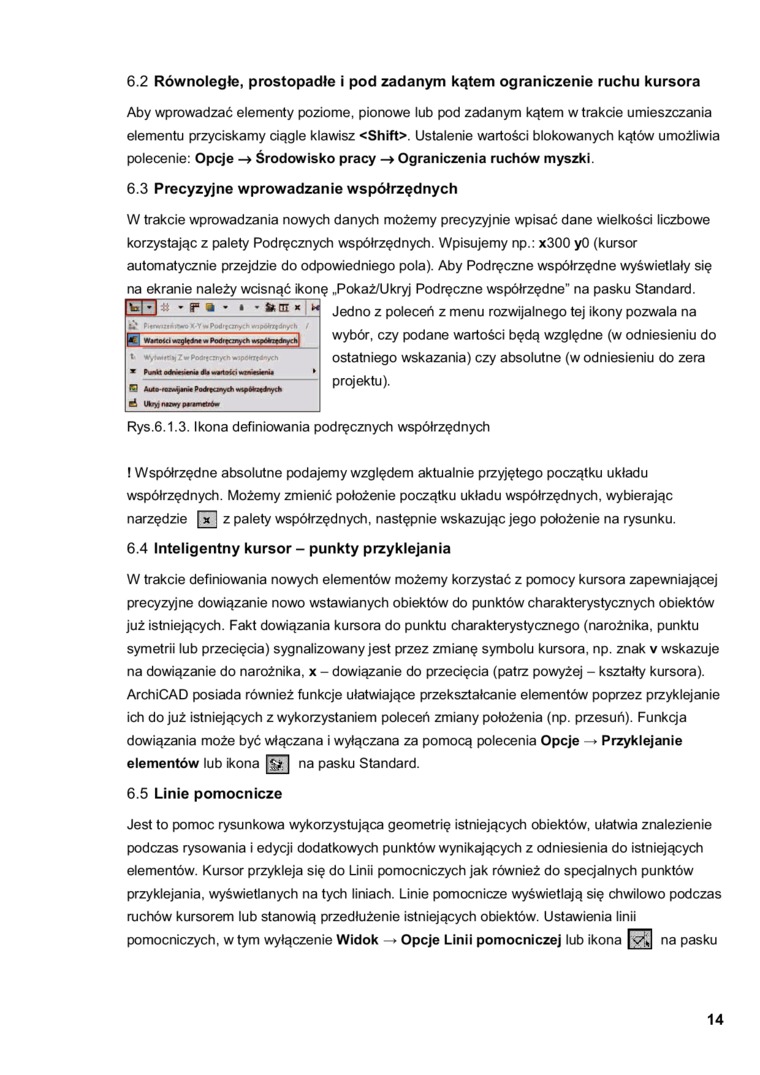

6.2    Równoległe, prostopadłe i pod zadanym kątem ograniczenie ruchu kursora

Aby wprowadzać elementy poziome, pionowe lub pod zadanym kątem w trakcie umieszczania elementu przyciskamy ciągle klawisz <Shift>. Ustalenie wartości blokowanych kątów umożliwia polecenie: Opcje -> Środowisko pracy -»Ograniczenia ruchów myszki.

6.3    Precyzyjne wprowadzanie współrzędnych

W trakcie wprowadzania nowych danych możemy precyzyjnie wpisać dane wielkości liczbowe korzystając z palety Podręcznych współrzędnych. Wpisujemy np.: x300 yO (kursor automatycznie przejdzie do odpowiedniego pola). Aby Podręczne współrzędne wyświetlały się na ekranie należy wcisnąć ikonę „Pokaź/Ukryj Podręczne współrzędne" na pasku Standard.

Jedno z poleceń z menu rozwijalnego tej ikony pozwala na wybór, czy podane wartości będą względne (w odniesieniu do ostatniego wskazania) czy absolutne (w odniesieniu do zera projektu).

Rys.6.1.3. Ikona definiowania podręcznych współrzędnych

I Współrzędne absolutne podajemy względem aktualnie przyjętego początku układu współrzędnych. Możemy zmienić położenie początku układu współrzędnych, wybierając narzędzie [x] z palety współrzędnych, następnie wskazując jego położenie na rysunku.

6.4    Inteligentny kursor - punkty przyklejania

W trakcie definiowania nowych elementów możemy korzystać z pomocy kursora zapewniającej precyzyjne dowiązanie nowo wstawianych obiektów do punktów charakterystycznych obiektów już istniejących. Fakt dowiązania kursora do punktu charakterystycznego (narożnika, punktu symetrii lub przecięcia) sygnalizowany jest przez zmianę symbolu kursora, np. znak v wskazuje na dowiązanie do narożnika, x - dowiązanie do przecięcia (patrz powyżej - kształty kursora). ArchiCAD posiada również funkcje ułatwiające przekształcanie elementów poprzez przyklejanie ich do już istniejących z wykorzystaniem poleceń zmiany położenia (np. przesuń). Funkcja dowiązania może być włączana i wyłączana za pomocą polecenia Opcje » Przyklejanie elementów lub ikona [^] na pasku Standard.

6.5    Linie pomocnicze

Jest to pomoc rysunkowa wykorzystująca geometrię istniejących obiektów, ułatwia znalezienie podczas rysowania i edycji dodatkowych punktów wynikających z odniesienia do istniejących elementów. Kursor przykleja się do Linii pomocniczych jak również do specjalnych punktów przyklejania, wyświetlanych na tych liniach. Linie pomocnicze wyświetlają się chwilowo podczas ruchów kursorem lub stanowią przedłużenie istniejących obiektów. Ustawienia linii pomocniczych, w tym wyłączenie Widok -* Opcje Linii pomocniczej lub ikona |yjj na pasku

14
