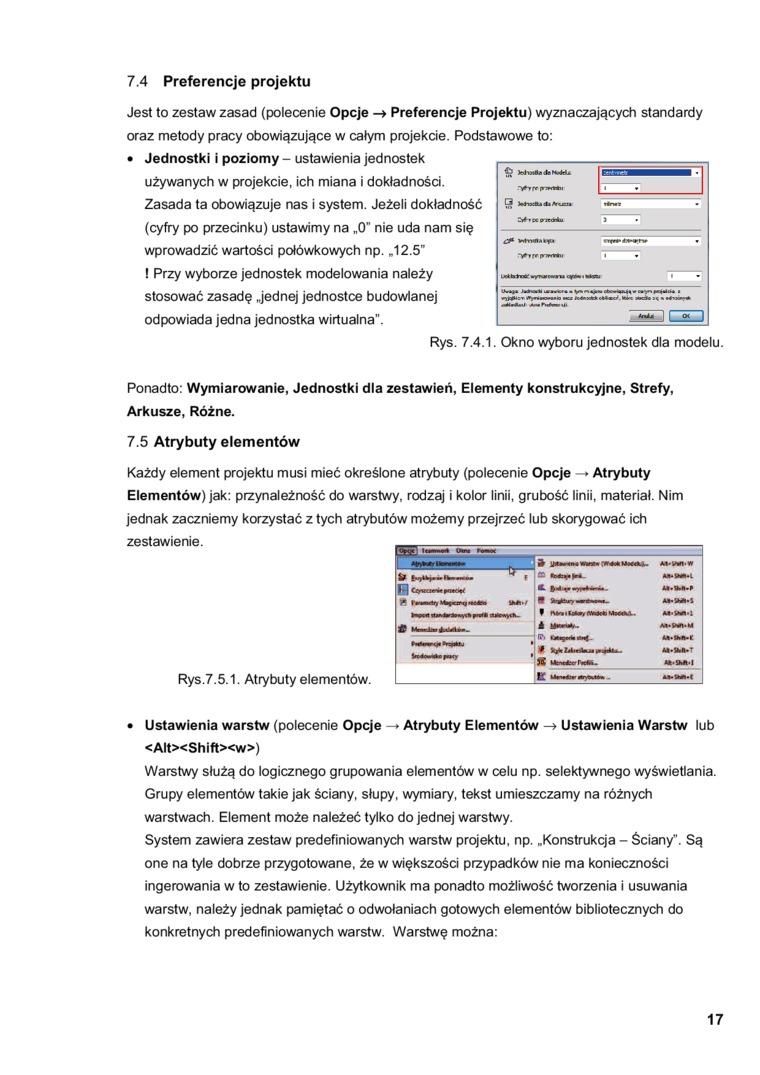

7.4 Preferencje projektu

Jest to zestaw zasad (polecenie Opcje -» Preferencje Projektu) wyznaczających standardy oraz metody pracy obowiązujące w całym projekcie. Podstawowe to:


• Jednostki i poziomy - ustawienia jednostek używanych w projekcie, ich miana i dokładności.

Zasada ta obowiązuje nas i system. Jeżeli dokładność (cyfry po przecinku) ustawimy na „0” nie uda nam się wprowadzić wartości połówkowych np. „12.5”

! Przy wyborze jednostek modelowania należy stosować zasadę „jednej jednostce budowlanej odpowiada jedna jednostka wirtualna".

Rys. 7.4.1. Okno wyboru jednostek dla modelu.

Ponadto: Wymiarowanie, Jednostki dla zestawień, Elementy konstrukcyjne, Strefy, Arkusze, Różne.

7.5 Atrybuty elementów


Każdy element projektu musi mieć określone atrybuty (polecenie Opcje » Atrybuty Elementów) jak: przynależność do warstwy, rodzaj i kolor linii, grubość linii, materiał. Nim jednak zaczniemy korzystać z tych atrybutów możemy przejrzeć lub skorygować ich zestawienie.

Rys.7.5.1. Atrybuty elementów.

• Ustawienia warstw (polecenie Opcje ► Atrybuty Elementów -» Ustawienia Warstw lub <Alt><Shift><w>)

Warstwy służą do logicznego grupowania elementów w celu np. selektywnego wyświetlania. Grupy elementów takie jak ściany, słupy, wymiary, tekst umieszczamy na różnych warstwach. Element może należeć tylko do jednej warstwy.

System zawiera zestaw predefiniowanych warstw projektu, np. „Konstrukcja - Ściany". Są one na tyle dobrze przygotowane, że w większości przypadków nie ma konieczności ingerowania w to zestawienie. Użytkownik ma ponadto możliwość tworzenia i usuwania warstw, należy jednak pamiętać o odwołaniach gotowych elementów bibliotecznych do konkretnych predefiniowanych warstw. Warstwę można:

17
