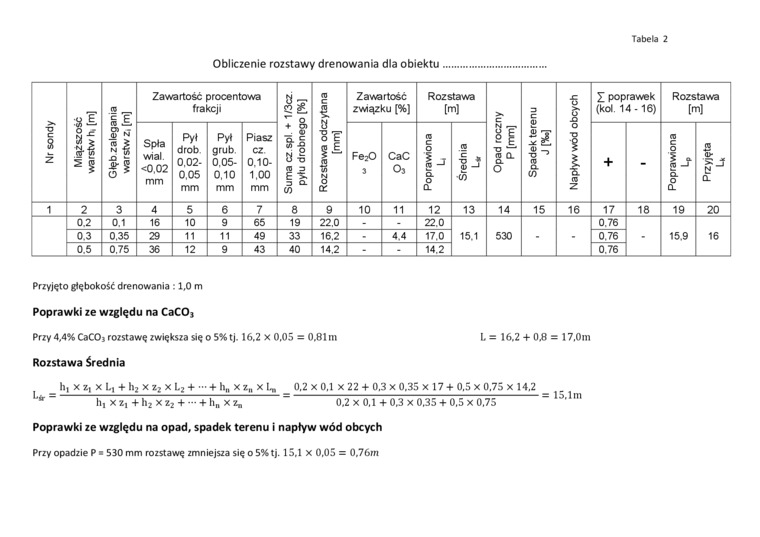

Tabela 2

Obliczenie rozstawy drenowania dla obiektu

Nr sondy	<* E li fi	Głęb zalegania warstw z. [m]	Zawartość procentowa frakcji				Suma cz spl ♦ 1/3cz. pyłu drobnego (%]	Rozstawa odczytana [mm]	Zawartość związku [%]		Rozstawa [mj		Opad roczny P [mm]	Spadek terenu J[%.]	Napływ wód obcych	X poprawek (kol 14-16)		Rozstawa [m]
			Spła wiał <0.02 mm	Pył drób 0.02- 0,05 mm	Pył grub 0.05- 0.10 mm	Piasz cz 0.10- 1,00 mm			FezO 3	CaC O,	(0 c 0 !•* 01 O CL	Średnia U				+	-	Poprawiona ip	Przyjęta U
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
	0.2	0.1	16	10	9	65	19	22.0	-	-	22.0					0.76
	0.3	0,35	29	11	11	49	33	16,2	.	4.4	17.0	15.1	530	.	-	0,76	.	15.9	16
	0.5	0.75	36	12	9	43	40	14.2	-	-	14.2					0.76

Przyjęto głębokoić drenowania : 1,0 m Poprawki ze względu na CaCO_}

Przy 4,4% CaCO_} rozstawę zwiększa się o 5% tj. 16,2 x 0,05 = 0.81 m    L = 16,2 + 0,8 = 17,0m

Rozstawa Średnia

j _ h, x z, x L, + h₂ x z₂ x l₂ + ••• + h„ x z„ x L, _ 0,2 x 0,1 x 22 + 0,3 x 0,35 x 17 + 0,5 x 0,75 x 14,2 _ _]m ^tr~    h, x z, + h₂ x i₂ + — + h_n x ^    ”    0,2x0,1+0,3x0,35 + 0,5x0.75

Poprawki ze względu na opad, spadek terenu i napływ wód obcych

Przy opadzie P ■ 530 mm rozstawę zmniejsza się o 5%tj. 15,1 X 0,05 = 0,76rn
