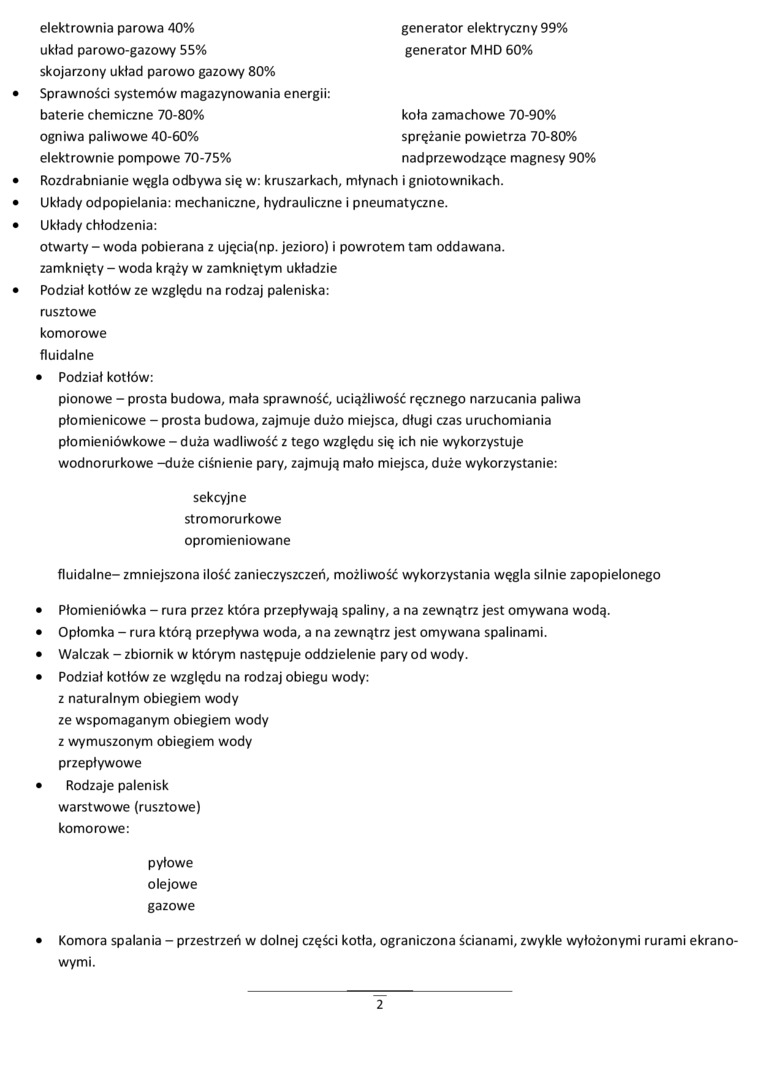

generator elektryczny 99% generator MHD 60%


koła zamachowe 70-90% sprężanie powietrza 70-80% nadprzewodzące magnesy 90%


elektrownia parowa 40% układ parowo-gazowy 55% skojarzony układ parowo gazowy 80%

• Sprawności systemów magazynowania energii: baterie chemiczne 70-80% ogniwa paliwowe 40-60% elektrownie pompowe 70-75%

•    Rozdrabnianie węgla odbywa się w: kruszarkach, młynach i gniotownikach.

•    Układy odpopielania: mechaniczne, hydrauliczne i pneumatyczne.

•    Układy chłodzenia:

otwarty - woda pobierana z ujęcia(np. jezioro) i powrotem tam oddawana, zamknięty - woda krąży w zamkniętym układzie

•    Podział kotłów ze względu na rodzaj paleniska: rusztowe

komorowe

fluidalne

• Podział kotłów:

pionowe - prosta budowa, mała sprawność, uciążliwość ręcznego narzucania paliwa płomienicowe - prosta budowa, zajmuje dużo miejsca, długi czas uruchomiania płomieniówkowe - duża wadliwość z tego względu się ich nie wykorzystuje wodnorurkowe -duże ciśnienie pary, zajmują mało miejsca, duże wykorzystanie:

sekcyjne

stromorurkowe opromiemowane

fluidalne- zmniejszona ilość zanieczyszczeń, możliwość wykorzystania węgla silnie zapopielonego

•    Płomieńiówka - rura przez która przepływają spaliny, a na zewnątrz jest omywana wodą.

•    Opłomka - rura którą przepływa woda, a na zewnątrz jest omywana spalinami.

•    Walczak - zbiornik w którym następuje oddzielenie pary od wody.

•    Podział kotłów ze względu na rodzaj obiegu wody: z naturalnym obiegiem wody

ze wspomaganym obiegiem wody z wymuszonym obiegiem wody przepływowe

•    Rodzaje palenisk warstwowe (rusztowe) komorowe:

pyłowe

olejowe

gazowe

• Komora spalania - przestrzeń w dolnej części kotła, ograniczona ścianami, zwykle wyłożonymi rurami ekranowymi.
