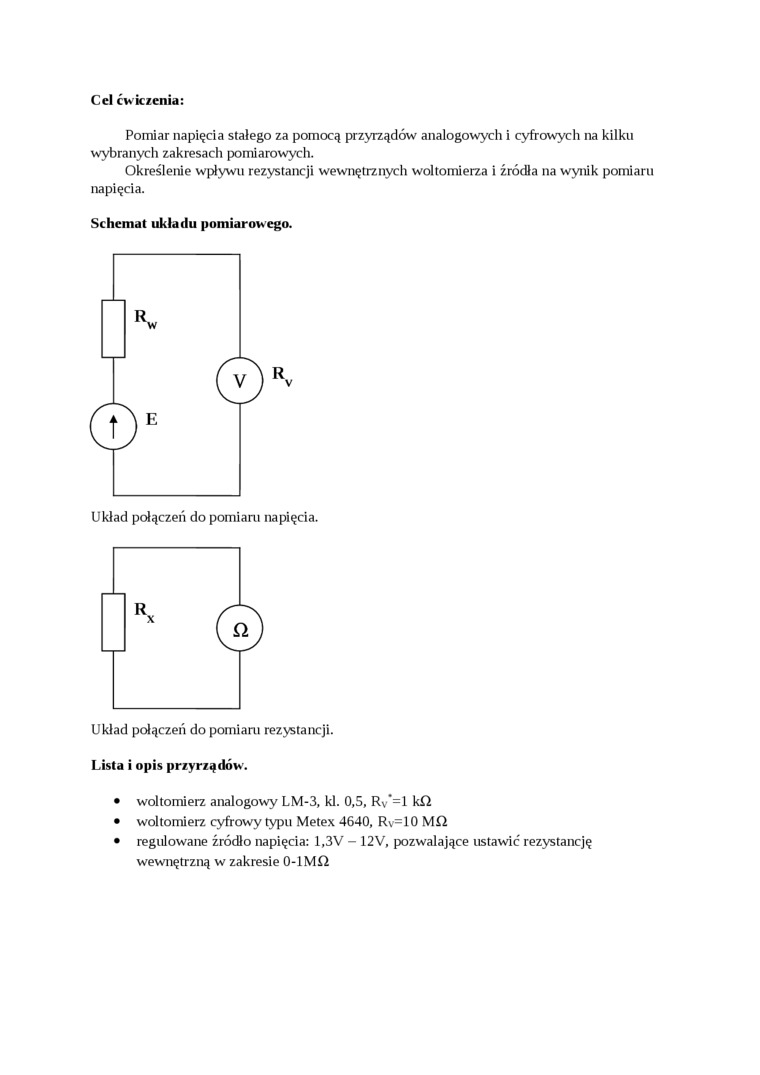

Cel ćwiczenia:

Pomiar napięcia stałego za pomocą przyrządów analogowych i cyfrowych na kilku wybranych zakresach pomiarowych.

Określenie wpływu rezystancji wewnętrznych woltomierza i źródła na wynik pomiaru napięcia.

Schemat układu pomiarowego.

Układ połączeń do pomiaru napięcia.

Układ połączeń do pomiaru rezystancji.

Lista i opis przyrządów.

•    woltomierz analogowy LM-3, kl. 0,5, R_v*=l kfź

•    woltomierz cyfrowy typu Metex 4640, Rv=10 M£ź

•    regulowane źródło napięcia: 1,3V - 12V, pozwalające ustawić rezystancję wewnętrzną w zakresie 0-1 MO
