Cel ćwiczenia:

Pomiar napięć sygnału bez detekcji oraz sygnału wyprostowanego za pomocą multimetru cyfrowego. Obserwacja sygnału na ekranie oscyloskopu, analiza zmian okresu i amplitudy sygnału.

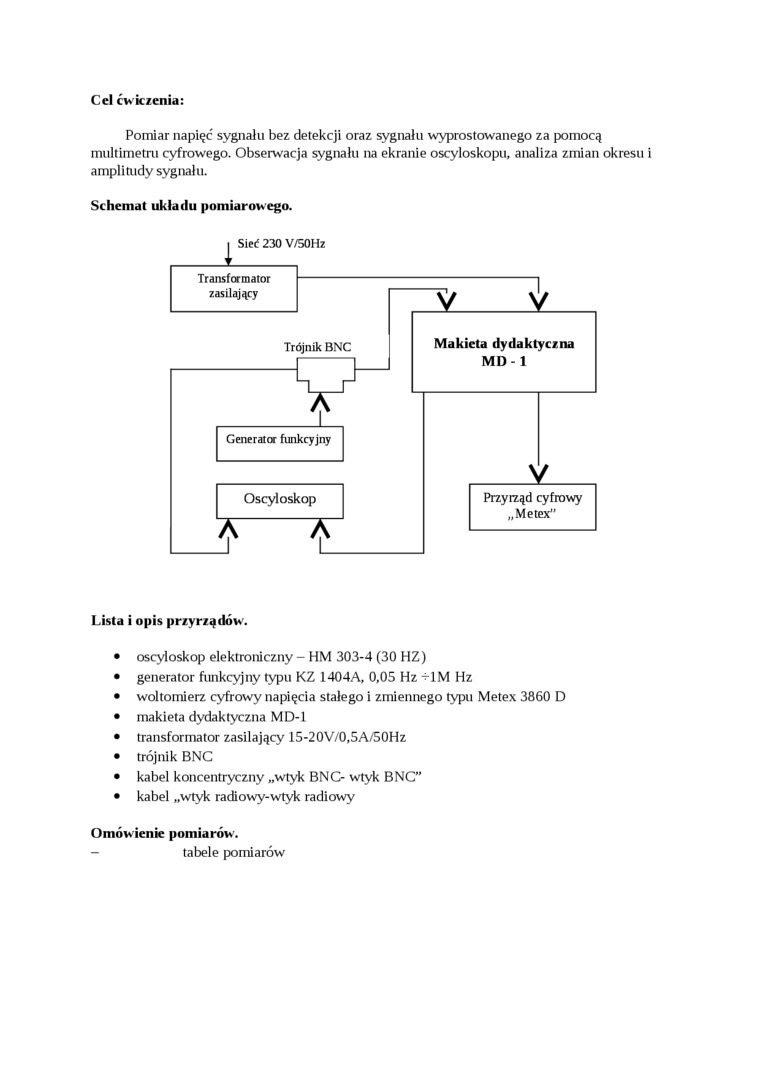

Schemat układu pomiarowego.

Lista i opis przyrządów.

•    oscyloskop elektroniczny - HM 303-4 (30 HZ)

•    generator funkcyjny typu KZ 1404A, 0,05 Hz -^1M Hz

•    woltomierz cyfrowy napięcia stałego i zmiennego typu Metex 3860 D

•    makieta dydaktyczna MD-1

•    transformator zasilający 15-20V/0,5A/50Hz

•    trójnik BNC

•    kabel koncentryczny „wtyk BNC- wtyk BNC”

•    kabel „wtyk radiowy-wtyk radiowy

Omów ienie pomiarów.

-    tabele pomiarów
