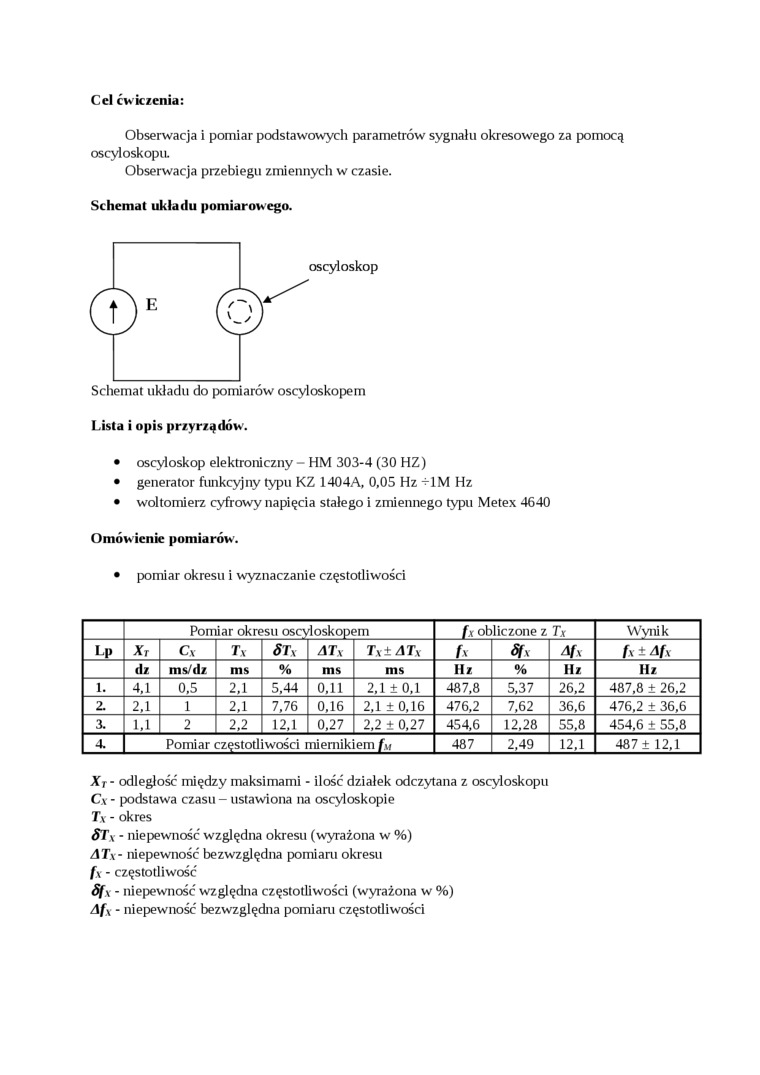

Cel ćwiczenia:
Obserwacja i pomiar podstawowych parametrów sygnału okresowego za pomocą oscyloskopu.
Obserwacja przebiegu zmiennych w czasie.
Schemat układu pomiarowego.
oscyloskop
Schemat układu do pomiarów oscyloskopem I.ista i opis przyrządów.
• oscyloskop elektroniczny - HM 303-4 (30 HZ)
• generator funkcyjny typu KZ 1404A, 0,05 Hz -^1M Hz
• woltomierz cyfrowy napięcia stałego i zmiennego typu Metex 4640
Omów ienie pomiarów.
• pomiar okresu i wyznaczanie częstotliwości
Pomiar okresu oscyloskopem |
fx obliczone z Tx |
Wynik | ||||||||
Lp |
XT |
Cx |
Tx |
ST\ |
ATx |
Tx± ATX |
u |
4f* |
h±Af, | |
dz |
ms/dz |
ms |
% |
ms |
ms |
Hz |
% |
Hz |
Hz | |
1. |
4,1 |
0,5 |
2,1 |
5,44 |
0,11 |
2,1 ±0,1 |
487,8 |
5,37 |
26,2 |
487,8 ± 26,2 |
2. |
2,1 |
1 |
2,1 |
7,76 |
0,16 |
2,1 ±0,16 |
476,2 |
7,62 |
36,6 |
476,2 ± 36,6 |
3. |
1,1 |
2 |
2,2 |
12,1 |
0,27 |
2,2 ± 0,27 |
454,6 |
12,28 |
55,8 |
454,6 ± 55,8 |
4. |
Pomiar częstotliwości miernikiem fu |
487 |
2,49 |
12,1 |
487 ± 12,1 |
XT- odległość między maksimami - ilość działek odczytana z oscyloskopu C.\ - podstawa czasu - ustawiona na oscyloskopie Tx - okres
ST\ - niepewność względna okresu (wyrażona w %)
ATxm niepewność bezwzględna pomiaru okresu fx - częstotliwość
Sf\ - niepewność względna częstotliwości (wyrażona w %)
Afx - niepewność bezwzględna pomiaru częstotliwości
