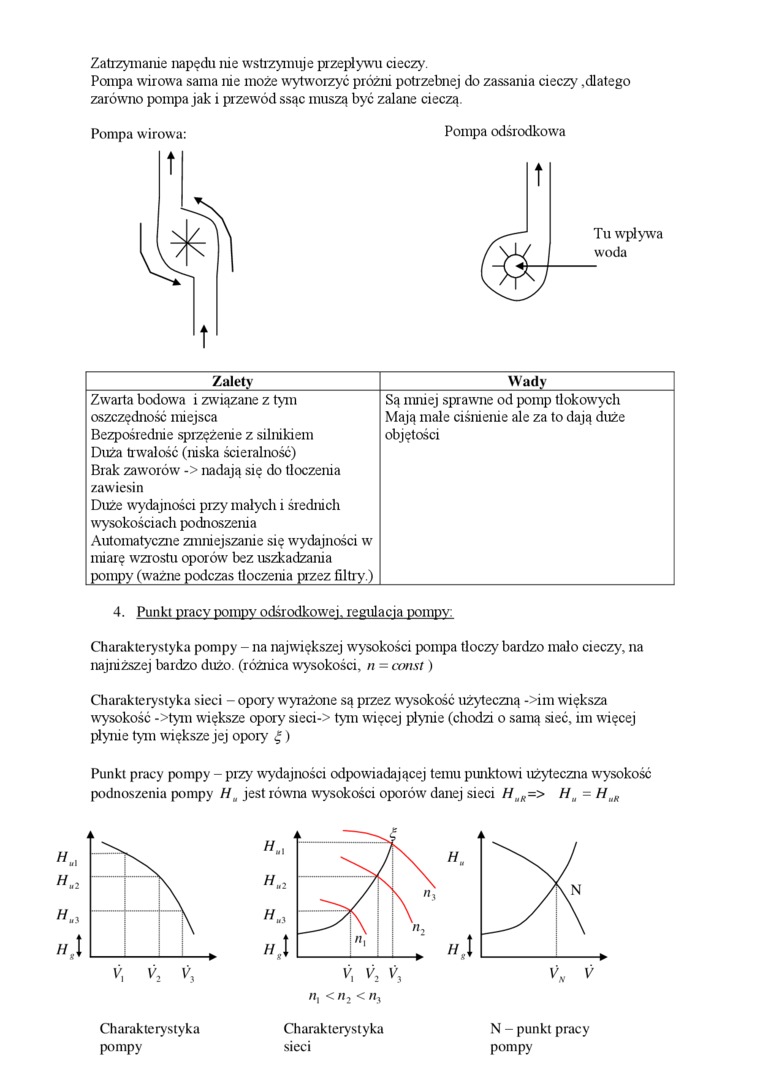

Zatrzymanie napędu nie wstrzymuje przepływu cieczy.

Pompa wirowa sama nie może wytworzyć próżni potrzebnej do zassania cieczy,dlatego zarówno pompa jak i przewód ssąc muszą być zalane cieczą.


Pompa odśrodkowa

t



Tu wpływa woda


Zalety

Wady

Zwarta bodowa i związane z tym oszczędność miejsca Bezpośrednie sprzężenie z silnikiem Duża trwałość (niska ścieralność)

Brak zaworów -> nadają się do tloczeiua zawiesin

Duże wydajności przy małych i średnich wysokościach podnoszenia Automatyczne zmniejszanie się wydajności w miarę wzrostu oporów bez uszkadzania pompy (ważne podczas tłoczenia przez filtry.)

Są mniej sprawne od pomp tłokowych Mają małe ciśnienie ale za to dają duże objętości

4. Punkt pracy pompy odśrodkowej, regulacja pompy:

Charakterystyka pompy - na największej wysokości pompa tłoczy bardzo mało cieczy, na najniższej bardzo dużo. (różnica wysokości, n = const)

Charakterystyka sieci - opory wyrażone są pizez wysokość użyteczną ->im większa wysokość ->tym większe opory sieci-> tym więcej płynie (chodzi o samą sieć, im więcej płynie tym większe jej opory £)

Punkt pracy pompy - przy wydajności odpowiadającej temu punktowi użyteczna wysokość podnoszenia pompy Hu jest równa wysokości oporów danej sieci HuR-> Hu = HuR



Charakterystyka

pompy

Charakterystyka

sieci

N - punkt pracy pompy
