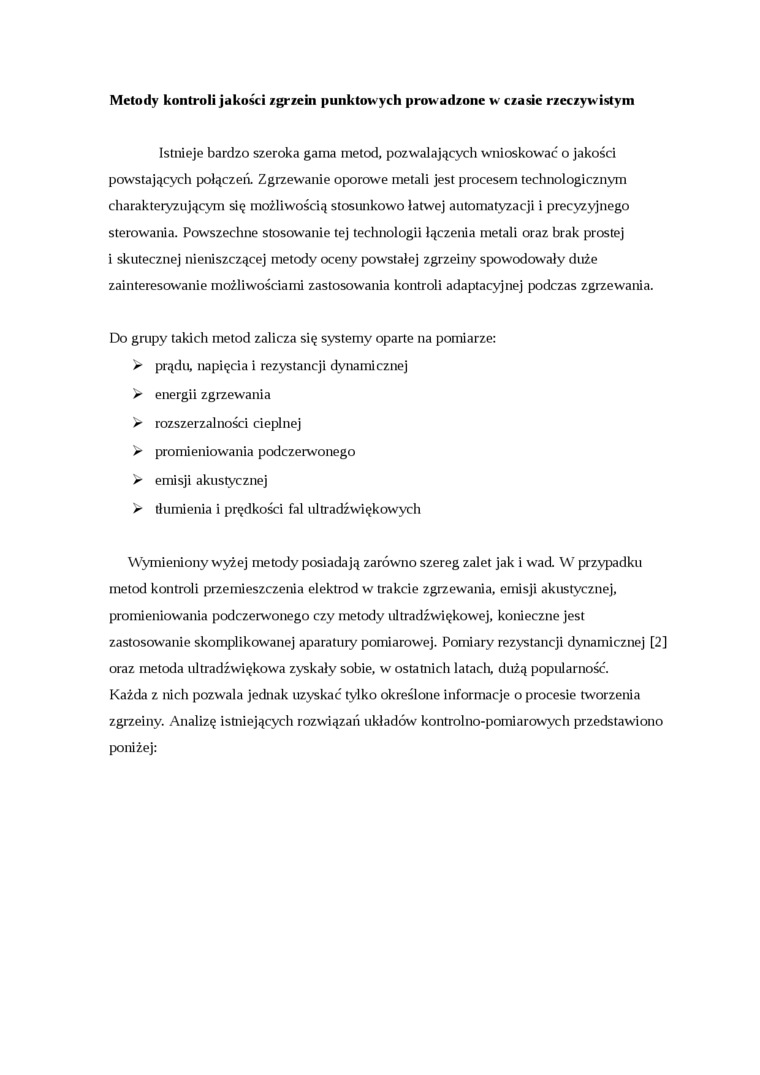

Metody kontroli jakości zgrzein punktow ych prow adzone w czasie rzeczyw istym

Istnieje bardzo szeroka gama metod, pozwalających wnioskować o jakości powstających połączeń. Zgrzewanie oporowe metali jest procesem technologicznym charakteryzującym się możliwością stosunkowo łatwej automatyzacji i precyzyjnego sterowania. Powszechne stosowanie tej technologii łączenia metali oraz brak prostej i skutecznej nieniszczącej metody oceny powstałej zgrzeiny spowodowały duże zainteresowanie możliwościami zastosowania kontroli adaptacyjnej podczas zgrzewania.

Do grupy takich metod zalicza się systemy oparte na pomiarze:

>    prądu, napięcia i rezystancji dynamicznej

>    energii zgrzewania

>    rozszerzalności cieplnej

>    promieniowania podczerwonego

>    emisji akustycznej

>    tłumienia i prędkości fal ultradźwiękowych

Wymieniony wyżej metody posiadają zarówno szereg zalet jak i wad. W przypadku metod kontroli przemieszczenia elektrod w trakcie zgrzewania, emisji akustycznej, promieniowania podczerwonego czy metody ultradźwiękowej, konieczne jest zastosowanie skomplikowanej aparatury pomiarowej. Pomiary rezystancji dynamicznej [2] oraz metoda ultradźwiękowa zyskały sobie, w ostatnich latach, dużą popularność.

Każda z nich pozwala jednak uzyskać tylko określone informacje o procesie tworzenia zgrzeiny. Analizę istniejących rozwiązań układów kontrolno-pomiarowych przedstawiono poniżej:
