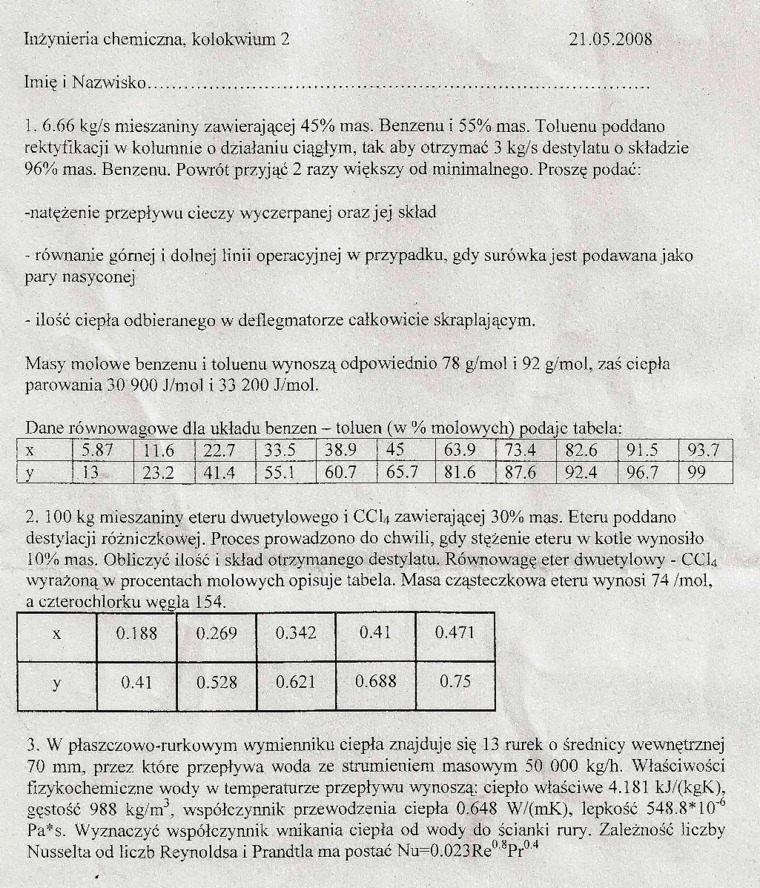

Inżynieria chemiczna, kolokwium 2

Imię i Nazwisko..................................................................................

1.6.66 kg/s mieszaniny zawierającej 45% mas. Benzenu i 55% mas. Toluenu poddano rektyfikacji w kolumnie o działaniu ciągłym, tak aby otrzymać 3 kg/s destylatu o składzie 96% mas. Benzenu. Powrót przyjąć 2 razy większy od minimalnego. Proszę podać:

-natężenie przepływu cieczy wyczerpanej oraz jej skład

- równanie górnej i dolnej linii operacyjnej w przypadku, gdy surówka jest podawana jako pary nasyconej

- ilość ciepła odbieranego w deilegmatorze całkowicie skraplającym.

Masy molowe benzenu i toluenu wynoszą odpowiednio 78 g/mol i 92 g/mol, zaś ciepła parowania 30 900 J/mol i 33 200 J/mol.

Dane równowagowe dla układu benzen - toluen (w % molowych) podaje tabela:

r*	5.87	11.6	22.7	33.5	38.9	45	63.9	73.4	82.6	91.5	93.7
!y .	13	23.2	41.4	55.1	60.7	65.7	81.6	87.6	92.4	96.7	99

2. 100 kg mieszaniny eteru dwuetylowego i CC U zawierającej 30% mas. Eteru poddano destylacji różniczkowej. Proces prowadzono do chwili, gdy stężenie eteru w kotle wynosiło 10% mas. Obliczyć ilość i skład otrzymanego destylatu. Równowagę eter dwuetylowy - CCl.t wyrażoną w procentach molowych opisuje tabela. Masa cząsteczkowa eteru wynosi 74 /mol.

X	0.188	0.269	0.342	0.41	0.471
y	0.41	0.528	0.621	0.688	0.75
