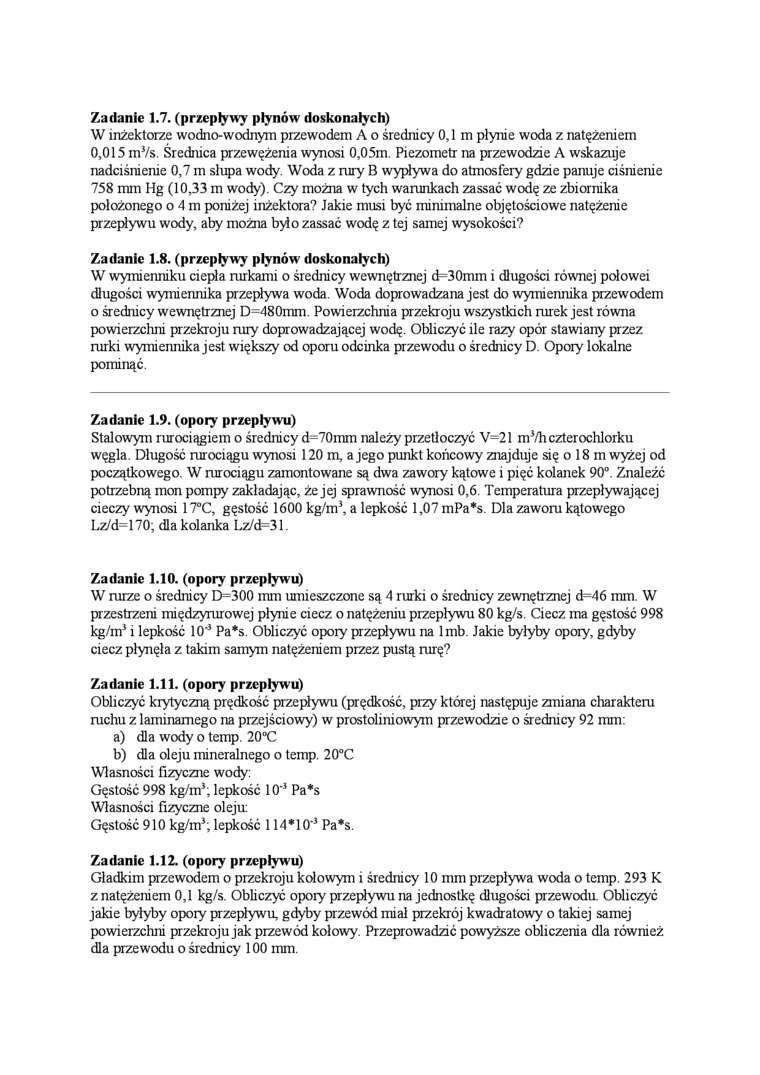

Zadanie 1.7. (przepływy płynów doskonałych)

W inżektorze wodno-wodnym przewodem A o średnicy 0,1 m płynie woda z natężeniem 0,015 m3/s. Średnica przewężenia wynosi 0,05m. Piezometr na przewodzie A wskazuje nadciśnienie 0,7 m słupa wody. Woda z rury B wypływa do atmosfery gdzie panuje ciśnienie 758 mm Hg (10,33 m wody). Czy można w tych warunkach zassać wodę ze zbiornika położonego o 4 m poniżej inżektora? Jakie musi być minimalne objętościowe natężenie przepływu wody, aby można było zassać wodę z tej samej wysokości?

Zadanie 1.8. (przepływy płynów doskonałych)

W wymienniku ciepła rurkami o średnicy wewnętrznej d=30mm i długości równej połowei długości wymiennika przepływa woda. Woda doprowadzana jest do wymiennika przewodem o średnicy wewnętrznej D=480mm. Powierzchnia przekroju wszystkich rurek jest równa powierzchni przekroju rury doprowadzającej wodę. Obliczyć ile razy opór stawiany przez mrki wymiennika jest większy od oporu odcinka przewodu o średnicy D. Opory lokalne pominąć.

Zadanie 1.9. (opory przepływu)

Stalowym rurociągiem o średnicy d=70mm należy przetloczyć V=21 m!/hczterochlorku węgla. Długość rurociągu wynosi 120 m, a jego punkt końcowy znajduje się o 18 m wyżej od początkowego. W rurociągu zamontowane są dwa zawory kątowe i pięć kolanek 90°. Znaleźć potrzebną mon pompy zakładając, że jej sprawność wynosi 0,6. Temperatura przepływającej cieczy wynosi 17°C, gęstość 1600 kg/m\ a lepkość 1,07 mPa*s. Dla zaworu kątowego Lz/d=170; dla kolanka Lz/d 31

Zadanie 1.10. (opory przepływu)

W rurze o średnicy D=300 mm umieszczone są 4 rurki o średnicy zewnętrznej d=46 mm. W przestrzeni międzyrurowej płynie ciecz o natężeniu przepływu 80 kg/s. Ciecz ma gęstość 998 kg/m3 i lepkość 10'3 Pa*s. Obliczyć opory przepływu na lmb. Jakie byłyby opory, gdyby ciecz płynęła z takim samym natężeniem przez pustą rurę?

Zadanie 1.11. (opory przepływu)

Obliczyć krytyczną prędkość przepływu (prędkość, przy której następuje zmiana charakteru mchu z laminamego na przejściowy) w prostoliniowym przewodzie o średnicy 92 mm:

a)    dla wody o temp. 20°C

b)    dla oleju mineralnego o temp. 20°C Własności fizyczne wody:

Gęstość 998 kg/m3; lepkość 10'3 Pa*s Własności fizyczne oleju:

Gęstość 910 kg/m3;lepkość 114*10'3 Pa*s.

Zadanie 1.12. (opory przepływu)

Gładkim przewodem o przekroju kołowym i średnicy 10 mm przepływa woda o temp. 293 K z natężeniem 0,1 kg/s. Obliczyć opory przepływu na jednostkę długości przewodu Obliczyć jakie byłyby opory przepływu, gdyby przewód mia! przekrój kwadratowy o takiej samej powierzchni przekroju jak ptzewód kołowy. Przeprowadzić powyższe obliczenia dla również dla przewodu o średnicy 100 inm.
