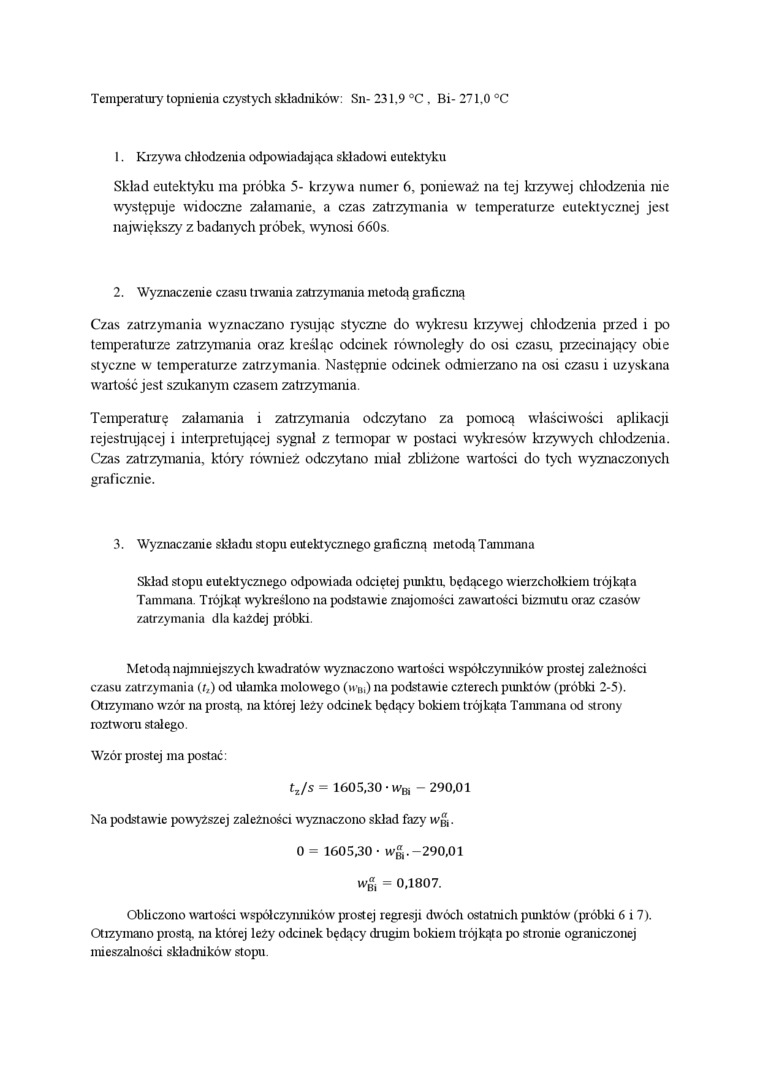

Temperatury topnienia czystych składników: Sn- 231,9 °C . Bi- 271.0 °C

1. Krzywa cliłodzenia odpowiadająca składowi eutektyku

Skład eutektyku ma próbka 5- krzywa numer 6, ponieważ na tej krzywej chłodzenia nie występuje widoczne załamanie, a czas zatrzymania w temperaturze eutektycznej jest największy z badanych próbek, wynosi 660s.

2. Wyznaczenie czasu trwania zatrzymania metodą graficzną

Czas zatrzymania wyznaczano rysując styczne do wykresu krzywej cliłodzenia przed i po temperaturze zatrzymania oraz kreśląc odcinek równoległy do osi czasu, przecinający obie styczne w temperaturze zatrzymania. Następnie odcinek odmierzano na osi czasu i uzyskana wartość jest szukanym czasem zatrzymania.

Temperaturę załamania i zatrzymania odczytano za pomocą właściwości aplikacji rejestrującej i interpretującej sygnał z tennopar w postaci wykresów' krzywych cliłodzenia. Czas zatrzymania, który rówiiież odczytano nual zbliżone wartości do tych wyznaczonych graficznie.

3. Wyznaczanie składu stopu euteklycznego graficzną metodą Tammana

Skład stopu euteklycznego odpowiada odciętej punktu, będącego wierzchołkiem trójkąta Tammana. Trójkąt wykreślono na podstawie znajomości zaw artości bizmutu oraz czasów zatrzymania dla każdej próbki.

Metodą najmniejszych kwadratów wyznaczono wartości współczynników prostej zależności czasu zatrzymania (t,) od ułamka molowego (w_Bl) na podstawie czterech punktów (próbki 2-5). Otrzymano wzór na prostą, na której leży odcinek będący bokiem trójkąta Tammana od strony roztworu stałego.

Wzór prostej ma postać:

tjs = 1605,30 • w_K - 290,01

Na podstawie powyższej zależności wyznaczono skład fazy w^.

0 = 1605,30- w^.-290,01 wg = 0,1807.

Obliczono wurtości współczymuków prostej regresji dwóch ostatnich punktów (próbki 6 i 7). Otrzymano prostą, na której leży odcinek będący drugim bokiem trójkąta po stronie ograniczonej mieszalności składników stopu.
