87183

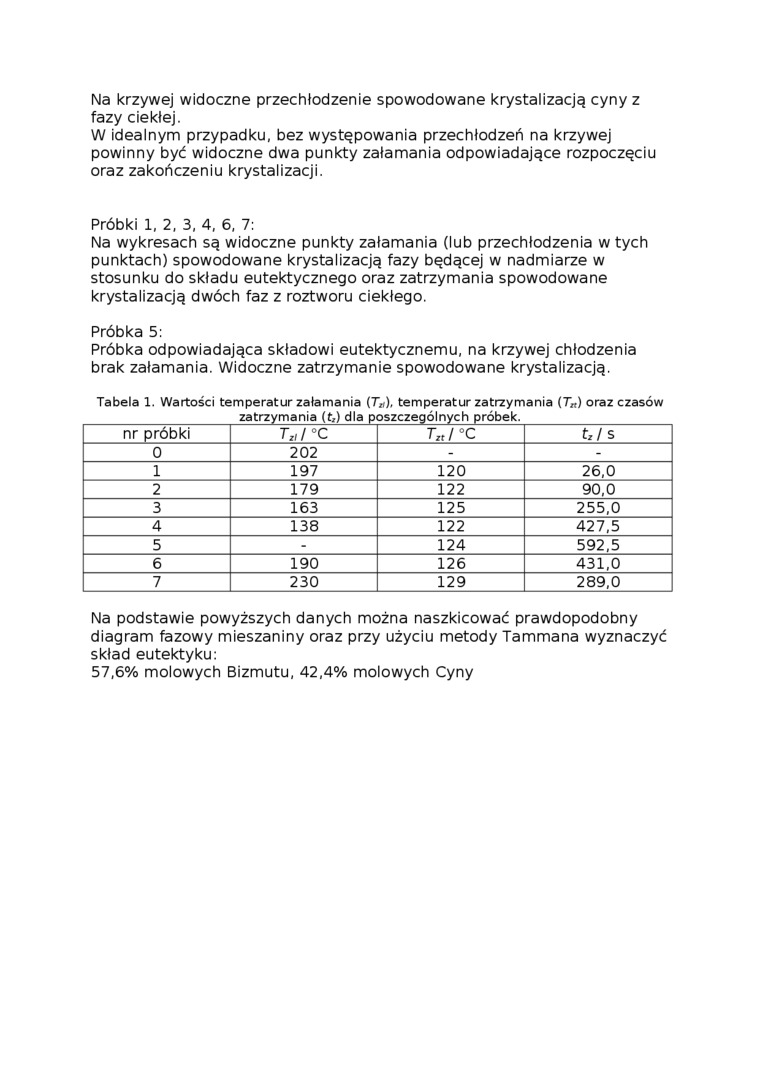

Na krzywej widoczne przechłodzenie spowodowane krystalizacją cyny z fazy ciekłej.
W idealnym przypadku, bez występowania przechłodzeń na krzywej powinny być widoczne dwa punkty załamania odpowiadające rozpoczęciu oraz zakończeniu krystalizacji.
Próbki 1, 2, 3, 4, 6, 7:
Na wykresach są widoczne punkty załamania (lub przechłodzenia w tych punktach) spowodowane krystalizacją fazy będącej w nadmiarze w stosunku do składu eutektycznego oraz zatrzymania spowodowane krystalizacją dwóch faz z roztworu ciekłego.
Próbka 5:
Próbka odpowiadająca składowi eutektycznemu, na krzywej chłodzenia brak załamania. Widoczne zatrzymanie spowodowane krystalizacją.
Tabela 1. Wartości temperatur załamania (T„). temperatur zatrzymania (T„) oraz czasów _ zatrzymania (p) dla poszczególnych próbek._
nr próbki |
T„rc |
T„r c |
t,l S |
0 |
202 |
- |
- |
1 |
197 |
120 |
26,0 |
2 |
179 |
122 |
90,0 |
3 |
163 |
125 |
255,0 |
4 |
138 |
122 |
427,5 |
5 |
- |
124 |
592,5 |
6 |
190 |
126 |
431,0 |
7 |
230 |
129 |
289,0 |
Na podstawie powyższych danych można naszkicować prawdopodobny diagram fazowy mieszaniny oraz przy użyciu metody Tammana wyznaczyć skład eutektyku:
57,6% molowych Bizmutu, 42,4% molowych Cyny
Wyszukiwarka
Podobne podstrony:
Karta pracy nr 1. Wybierz i pokoloruj rysunek, na którym dziecko przechodzi przez jezdnie w miejscuStyle - utrzymują się na rynku najdłużej, produkt przechodzi najczęściej przez wszystkie fazy, i fazIMG10 krystalizacji znajduje się w stanie przechłodzenia pomimo to, że temperatura fazy ciekłej w kimg176 (9) 170 Sieci neuronowe samouczące się tuje w każdym kolejnym kroku obraz, na którym widoczne0000038 (14) Z krzywej tej widać, że istnieje pewien zakres napięć dla danego licznika (na krzywej zimg048 48 Zauważmy, że ze względu na okresowy charaKt.ec sygnału nośnego dewiacja fazy AtfpM nie możBudownictwo Podziemne i Bezpieczeństwo w Komunikacji Drogowej i Infrastrukturze Miejskiej Na rys. 4.Resize of3 Naciskać i zwalniać przycisk tell lub Bill, aż na wyświetlaczu widoczne będą wskazania (strona (324) tężeniu równym podwójnej reobazie. Punkt powinien znajdować się na krzywej lub w jIMG92 (6) Na krzywej można wyróżnić dwa odcinki:IMG8 119 (2) 119 r A. Krystalizacja z fazy ciekłej Rys. 6.6. Śrubowy wzrost kryształu 1 + 4 - kolejIMG6 127 (2) 126 6. Krystalizacja i fazy ciekłej ratura T, powinna być taka, aby w punkcie A powierIMG4 135 (2) 134 6. Krystalizacja i fazy ciekłej 6.3.5. Krystalizacja dendrytyczna Warunki krystaliwięcej podobnych podstron
