d)

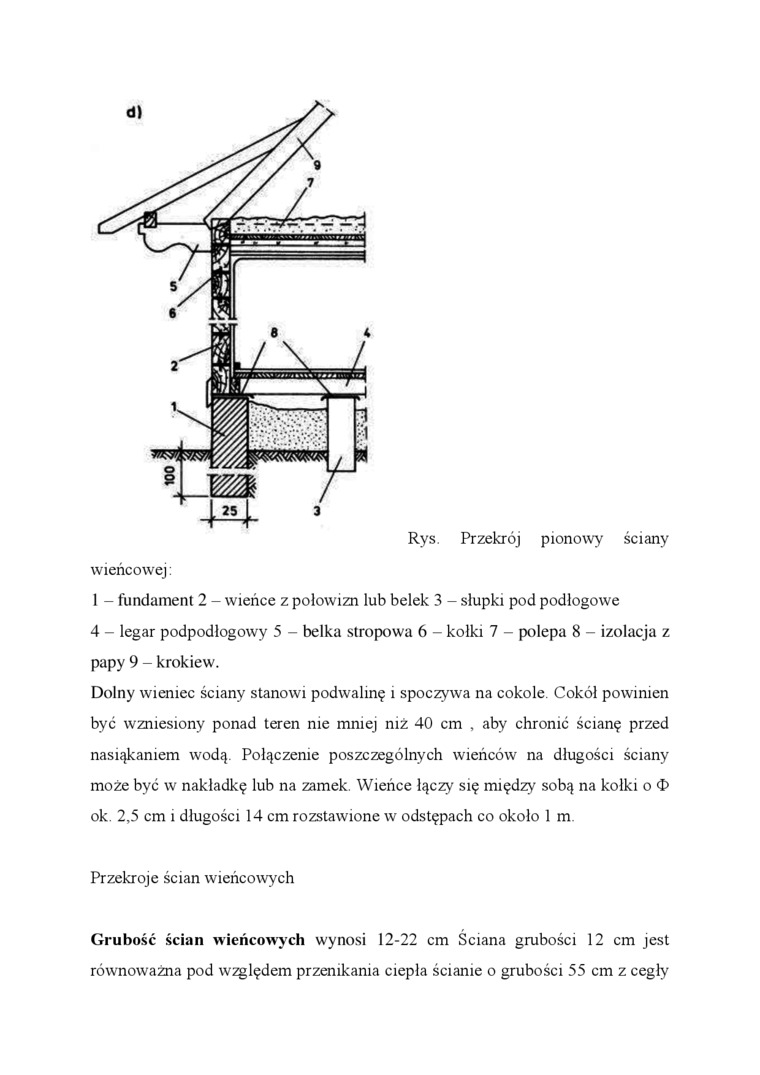

Rys. Przekrój pionowy ściany

wieńcowej:

1 - fundament 2 - wieńce z połowizn lub belek 3 - słupki pod podłogowe 4 - legar podpodłogowy 5 - belka stropowa 6 - kołki 7 - polepa 8 - izolacja z papy 9 - krokiew.

Dolny wieniec ściany stanowi podwalinę i spoczywa na cokole. Cokół powinien być wzniesiony ponad teren nie mniej niż 40 cm , aby chronić ścianę przed nasiąkaniem wodą. Połączenie poszczególnych wieńców na długości ściany może być w nakładkę lub na zamek. Wieńce łączy się między sobą na kołki o C> ok. 2,5 cm i długości 14 cm rozstawione w odstępach co około 1 m.

Przekroje ścian wieńcowych

Grubość ścian wieńcowych wynosi 12-22 cm Ściana grubości 12 cm jest równoważna pod względem przenikania ciepła ścianie o grubości 55 cm z cegły
