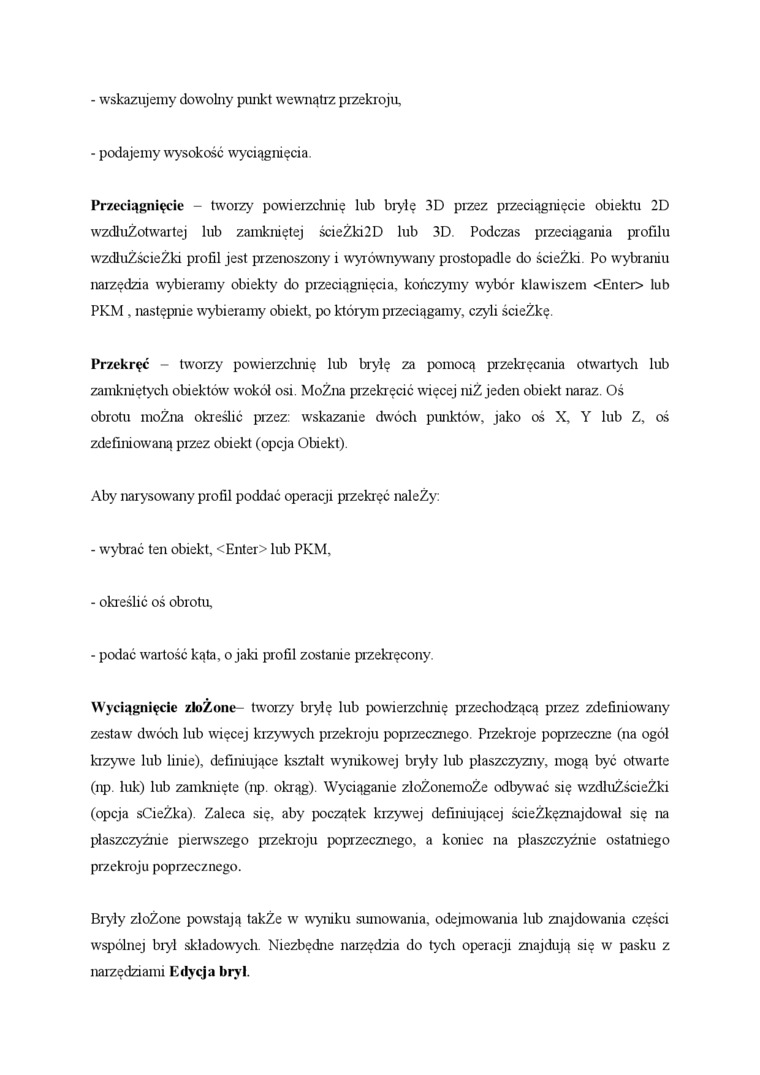

- wskazujemy dowolny punkt wewnątrz przekroju,

-    podajemy wysokość wyciągnięcia

Przeciągnięcie - tworz>' powierzchnię lub bryłę 3D przez przeciągnięcie obiektu 2D wzdlużotwartej lub zamkniętej ścieŻki2D lub 3D. Podczas przeciągania profilu wzdluŻścieŻki profil jest przenoszony i wyrównywany prostopadle do ścieżki. Po wybraniu narzędzia wybieramy obiekty do przeciągnięcia, kończymy wybór klawiszem <Emer> lub PKM , następnie wybieramy obiekt, po którym przeciągamy, czyli ścieżkę.

Przekręć - tworzy powierzchnię lub bryłę za pomocą przekręcania otwartych lub zamkniętych obiektów wokół osi. Można przekręcić więcej niż jeden obiekt naraz. Oś obrotu można określić przez: wskazanie dwóch punktów, jako oś X, Y lub Z, oś zdefiniowaną przez obiekt (opcja Obiekt).

Aby narysowany profil poddać operacji przekręć należy:

-    wybrać ten obiekt, <Enter> lub PK.M, - określić oś obrotu, - podać wartość kąta, o jaki profil zostanie przekręcony.

Wyciągnięcie złożone- tworzy bryłę lub powieizclmię przechodzącą pizez zdefiniowany zestaw dwóch lub więcej krzywych przekroju poprzecznego. Przekroje poprzeczne (na ogól krzywe lub linie), definiujące kształt wynikowej bryły lub płaszczyzny, mogą być otwarte (np luk) lub zamknięte (np. okrąg). Wyciąganie zloŻonemoŻe odbywać się wzdluŻścieŻki (opcja sCieŻka). Zaleca się, aby początek krzywej definiującej ścieŻkęznajdowal się na płaszczyźnie pieiwszego przekroju poprzecznego, a koniec na płaszczyźnie ostatniego przekroju poprzecznego.

Bryły złożone powstają także w wyniku sumowania, odejmowania lub znajdowania części wspólnej biyl składowych Niezbędne narzędzia do tych operacji znajdują się w pasku z narzędziami Krlycja brył.
