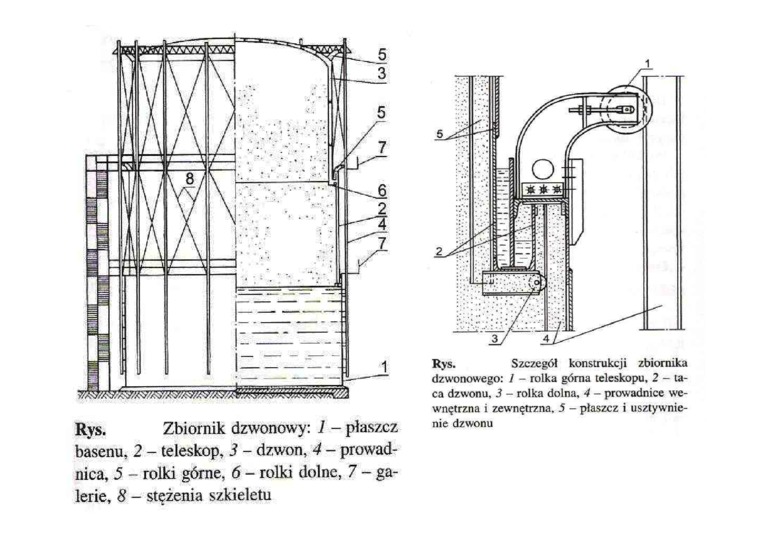

Rys. Zbiornik dzwonowy: 1 - płaszcz
basenu, 2 - teleskop, 3 - dzwon, 4 - prowadnica, 5 - rolki górne, 6 - rolki dolne, 7 - galerie, 8 - stężenia szkieletu
Rys. Szczegół konstrukcji zbiornika
dzwonowego: / - rolka górna teleskopu, 2 - taca dzwonu. 3 - rolka dolna. 4 - prowadnice wewnętrzna i zewnętrzna. 5 - płaszcz i usztywnienie dzwonu
