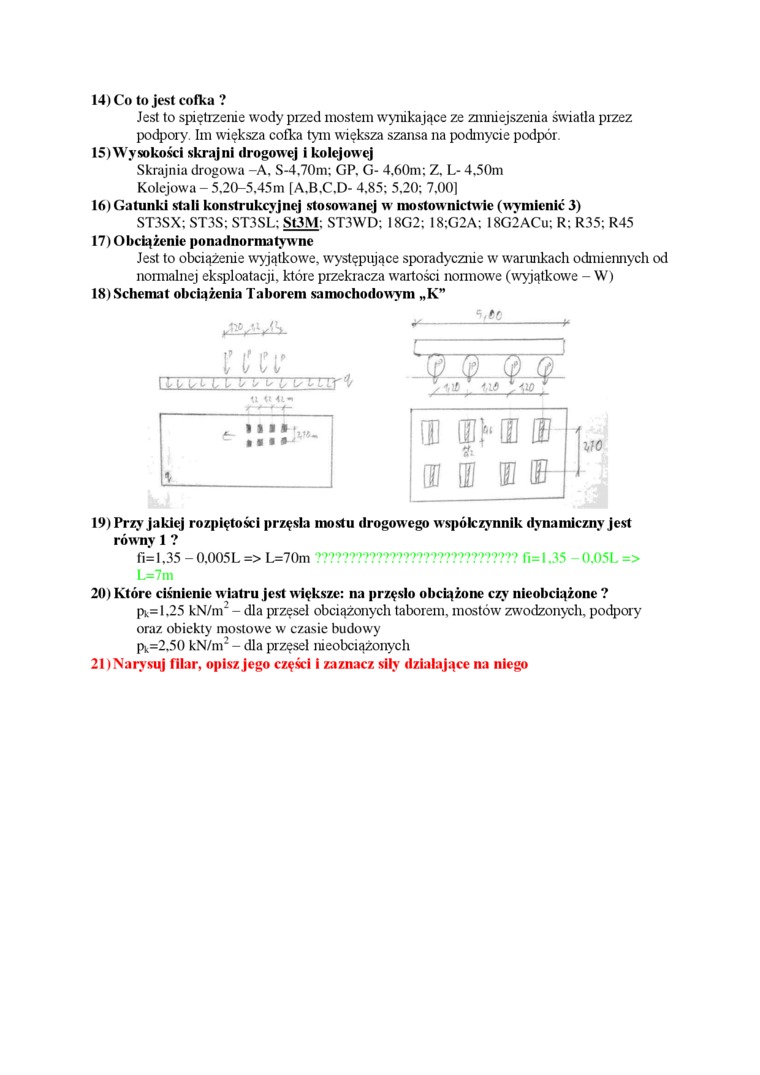

14)    Co to jest cofka ?

Jest to spiętrzenie wody przed mostem wynikające ze zmniejszenia światła przez podpory. Im większa cofka tym większa szansa na podmycie podpór.

15) Wysokości skrajni drogowej i kolejowej

Skrajnia drogowa -A. S-4.70m; GP. G- 4,60m; Z. L- 4.50m Kolejowa - 5.20-5,45m [A.B.C.D- 4,85; 5,20; 7.00)

16)    Gatunki stali konstrukcyjnej stosowanej w mostownictwie (wy mienić 3)

ST3SX; ST3S; ST3SL; St3M; ST3WD; I8G2; I8;G2A; 18G2ACu; R; R35; R45

17)    Obciążenie ponadnormatyw ne

Jest to obciążenie wyjątkowe, występujące sporadycznie w warunkach odmiennych od normalnej eksploatacji, które przekracza wartości normowe (wyjątkowe - W)

18)    Schemat obciążenia Taborem samochodowy m „K”

S6C_

® SI ME i ffl i U i-

110

19)    Przy jakiej rozpiętości przęsła mostu drogow ego w spółczynnik dynamiczny jest równy 1 ?

fi= 1.35 - 0.005L => L=70m    nmmrm fi=l,35 0,05L =>

L=7m

20)    Które ciśnienie w iatru jest większe: na przęsło obciążone czy nieobciążone ?

Pk=l,25 kN/m² - dla przęseł obciążonych taborem, mostów zwodzonych, podpory oraz obiekty mostowe w czasie budowy Pk=2,50 kN/m² - dla przęseł nieobciążonych

21)    Narysuj filar, opisz jego części i zaznacz siły działające na niego
