89801

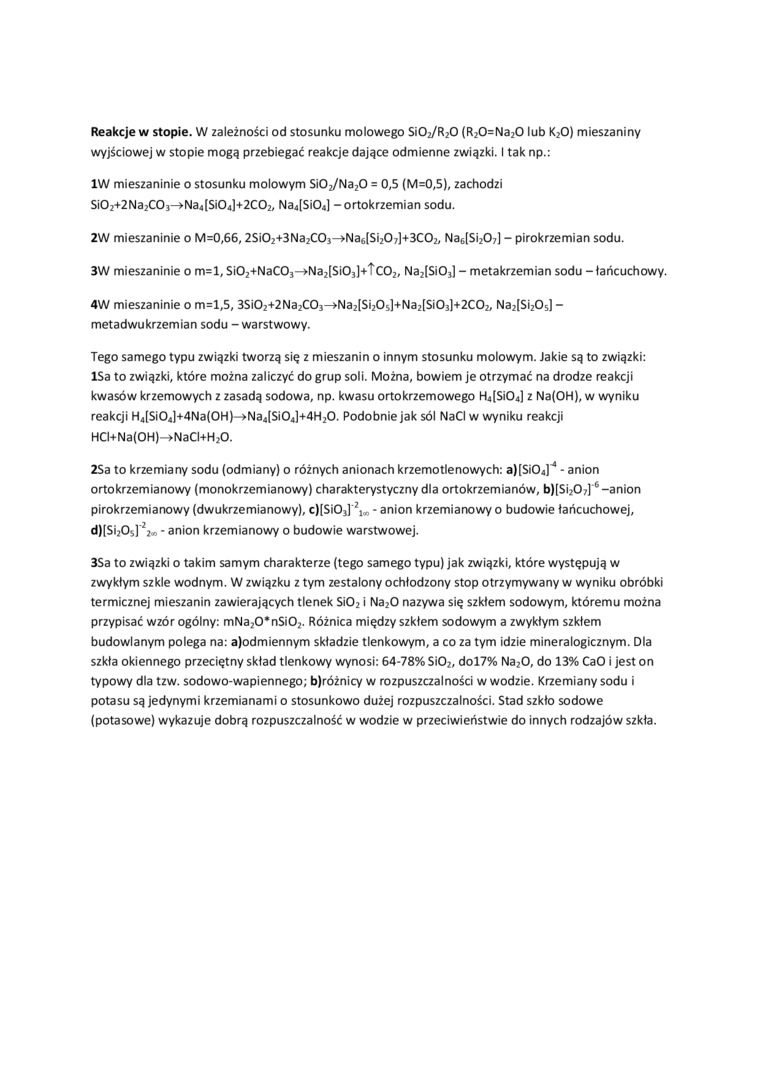

Reakcje w stopie. W zależności od stosunku molowego SiO;>/R₂0 (R₂0=Na₂0 lub K₂0) mieszaniny wyjściowej w stopie mogą przebiegać reakcje dające odmienne związki. I tak np.:

IW mieszaninie o stosunku molowym SiO^NajO = 0,5 (M=0,5), zachodzi Si0₂+2Na₂C03->Na₄[Si0₄]+2C0₂, Na₄[Si0₄] -ortokrzemian sodu.

2W mieszaninie o M=0,66,2Si0₂+3Na₂C03—>Na₆[Si₂0₂]+3C0₂, Na^Si^] - pirokrzemian sodu.

3W mieszaninie o m=l, Si0₂+NaC0₃->Na₂(Si03]+Tc0₂, Na₂(Si0₃] - metakrzemian sodu - łańcuchowy.

4W mieszaninie o m=l,5, 3Si0₂+2Na₂C03->Na₂(Si₂0s]+Na₂[Si03)+2C02, Na₂[Si₂0₅) -metadwukrzemian sodu - warstwowy.

Tego samego typu związki tworzą się z mieszanin o innym stosunku molowym. Jakie są to związki: lSa to związki, które można zaliczyć do grup soli. Można, bowiem je otrzymać na drodze reakcji kwasów krzemowych z zasadą sodowa, np. kwasu ortokrzemowego H₄(Si0₄] z Na(OH), w wyniku reakcji H₄[Si0₄]+4Na(0H)->Na₄(Si0₄]+4H₂0. Podobnie jak sól NaCI w wyniku reakcji HCI+Na(0H)->NaCI+H₂0.

2Sa to krzemiany sodu (odmiany) o różnych anionach krzemotlenowych: a)(Si0₄]'⁴ - anion ortokrzemianowy (monokrzemianowy) charakterystyczny dla ortokrzemianów, b)[Si₂0₂] ⁶-anion pirokrzemianowy (dwukrzemianowy), c)(Si03)'²łoo - anion krzemianowy o budowie łańcuchowej, d)(Si₂Os] ²2« - anion krzemianowy o budowie warstwowej.

3Sa to związki o takim samym charakterze (tego samego typu) jak związki, które występują w zwykłym szkle wodnym. W związku z tym zestalony ochłodzony stop otrzymywany w wyniku obróbki termicznej mieszanin zawierających tlenek Si0₂ i Na₂0 nazywa się szkłem sodowym, któremu można przypisać wzór ogólny: mNa₂0*nSi0₂. Różnica między szkłem sodowym a zwykłym szkłem budowlanym polega na: a)odmiennym składzie tlenkowym, a co za tym idzie mineralogicznym. Dla szkła okiennego przeciętny skład tlenkowy wynosi: 64-78% Si0₂, dol7% Na₂0, do 13% CaO i jest on typowy dla tzw. sodowo-wapiennego; b)różnicy w rozpuszczalności w wodzie. Krzemiany sodu i potasu są jedynymi krzemianami o stosunkowo dużej rozpuszczalności. Stad szkło sodowe (potasowe) wykazuje dobrą rozpuszczalność w wodzie w przeciwieństwie do innych rodzajów szkła.
