89938

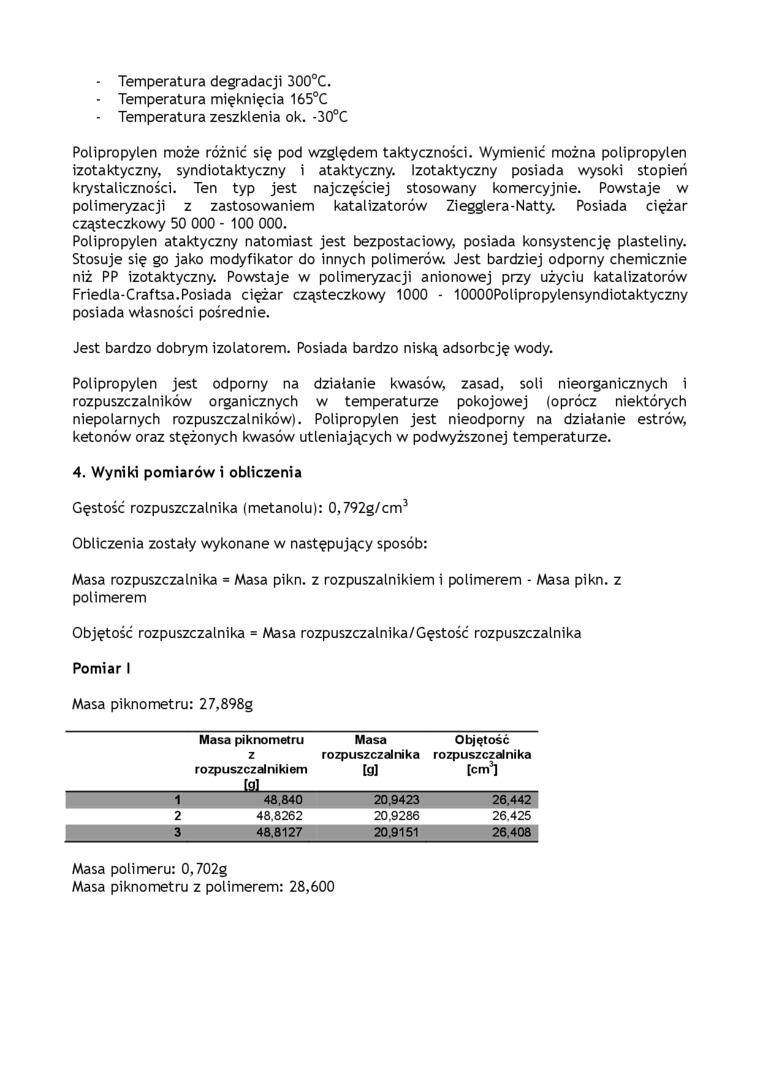

-    Temperatura degradacji 300°C.

-    Temperatura mięknięcia 165°C

• Temperatura zeszklenia ok. -30°C

Polipropylen może różnić się pod względem taktyczności. Wymienić można polipropylen izotaktyczny, syndiotaktyczny i ataktyczny. Izotaktyczny posiada wysoki stopień krystaliczności. Ten typ jest najczęściej stosowany komercyjnie. Powstaje w polimeryzacji z zastosowaniem katalizatorów Ziegglera-Natty. Posiada ciężar cząsteczkowy 50 000 - 100 000.

Polipropylen ataktyczny natomiast jest bezpostaciowy, posiada konsystencję plasteliny. Stosuje się go jako modyfikator do innych polimerów. Jest bardziej odporny chemicznie niż PP izotaktyczny. Powstaje w polimeryzacji anionowej przy użyciu katalizatorów Friedla-Craftsa.Posiada ciężar cząsteczkowy 1000 - 10000Polipropylensyndiotaktyczny posiada własności pośrednie.

Jest bardzo dobrym izolatorem. Posiada bardzo niską adsorbcję wody.

Polipropylen jest odporny na działanie kwasów, zasad, soli nieorganicznych i rozpuszczalników organicznych w temperaturze pokojowej (oprócz niektórych niepolarnych rozpuszczalników). Polipropylen jest nieodporny na działanie estrów, ketonów oraz stężonych kwasów utleniających w podwyższonej temperaturze.

4. Wyniki pomiarów i obliczenia

Gęstość rozpuszczalnika (metanolu): 0,792g/cm³ Obliczenia zostały wykonane w następujący sposób:

Masa rozpuszczalnika = Masa pikn. z rozpuszalnikiem i polimerem - Masa pikn. z polimerem

Objętość rozpuszczalnika = Masa rozpuszczalnika/Gęstość rozpuszczalnika Pomiar I

Masa piknometru: 27,898g

	Masa piknometru z rozpuszczalnikiem [g]	Masa rozpuszczalnika [gl	Objętość rozpuszczalnika [cm^3]
1	48,840	20,9423	26,442
2	48.8262	20.9286	26,425
3	48,8127	20,9151

Masa polimeru: 0,702g

Masa piknometru z polimerem: 28,600
