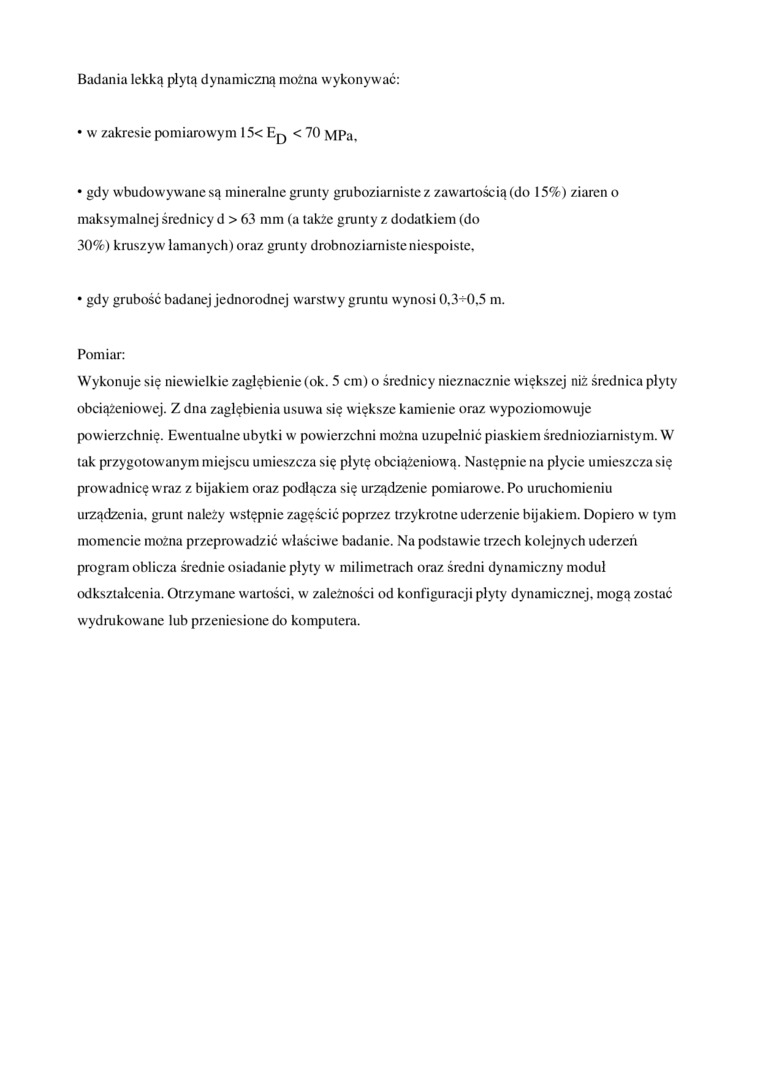

Badania lekką płytą dynamiczną można wykonywać:

•    w zakresie pomiarowym 15< E^ < 70 MPa.

•    gdy wbudowywane są mineralne grunty gruboziarniste z zawartością (do 15%) ziaren o maksymalnej średnicy d > 63 mm (a także grunty z dodatkiem (do

30%) kruszyw łamanych) oraz grunty drobnoziarniste niespoiste,

•    gdy grubość badanej jednorodnej warstwy gruntu wynosi 0,3-K),5 m.

Pomiar:

Wykonuje się niewielkie zagłębienie (ok. 5 cm) o średnicy nieznacznie większej niż średnica płyty obciążeniowej. Z dna zagłębienia usuwa się większe kamienie oraz wypoziomowuje powierzchnię. Ewentualne ubytki w powierzchni można uzupełnić piaskiem średnioziamistym. W tak przygotowanym miejscu umieszcza się płytę obciążeniową. Następnie na płycie umieszcza się prowadnicę wraz z bijakicm oraz podłącza się urządzenie pomiarowe. Po uruchomieniu urządzenia, grunt należy wstępnie zagęścić poprzez trzykrotne uderzenie bijakiem. Dopiero w tym momencie można przeprowadzić właściwe badanie. Na podstawie trzech kolejnych uderzeń program oblicza średnie osiadanie płyty w milimetrach oraz średni dynamiczny moduł odkształcenia. Otrzymane wartości, w zależności od konfiguracji płyty dynamicznej, mogą zostać wydrukowane lub przeniesione do komputera.
