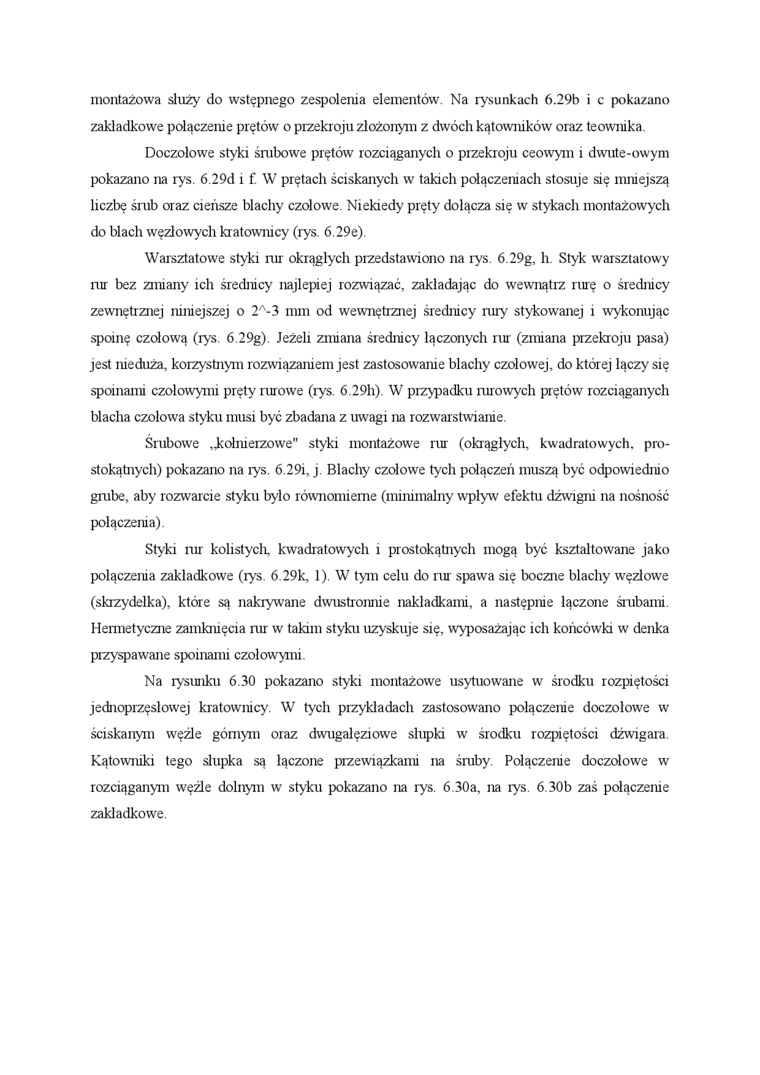

montażowa służy do wstępnego zespolenia elementów. Na rysunkach 6.29b i c pokazano zakładkowe połączenie prętów o przekroju złożonym z dwóch kątowników oraz teownika.

Doczołowe styki śrubowe prętów rozciąganych o przekroju ceowym i dwute-owym pokazano na rys. 6.29d i f. W prętach ściskanych w takich połączeniach stosuje się mniejszą liczbę śrub oraz cieńsze blachy czołowe. Niekiedy pręty dołącza się w stykach montażowych do blach węzłowych kratownicy (rys. 6.29e).

Warsztatowe styki rur okrągłych przedstawiono na rys. 6.29g, h. Styk warsztatowy nir bez zmiany ich średnicy najlepiej rozwiązać, zakładając do wewnątrz rurę o średnicy zewnętrznej niniejszej o 2^A-3 mm od wewnętrznej średnicy rury stykowanej i wykonując spoinę czołową (rys. 6.29g). Jeżeli zmiana średnicy łączonych rur (zmiana przekroju pasa) jest nieduża, korzystnym rozwiązaniem jest zastosowanie blachy czołowej, do której łączy się spoinami czołowymi pręty rurowe (rys. 6.29h). W przypadku rurowych prętów rozciąganych blacha czołowa styku musi być zbadana z uwagi na rozwarstwianie.

Śrubowe „kołnierzowa" styki montażowe rur (okrągłych, kwadratowych, prostokątnych) pokazano na rys. 6.29i, j. Blachy czołowe tych połączeń muszą być odpowiednio grube, aby rozwarcie styku było równomierne (minimalny wpływ efektu dźwigni na nośność połączenia).

Styki nu kolistycli, kwadratowych i prostokątnych mogą być kształtowane jako połączenia zakładkowe (rys. 6.29k, 1). W tym celu do rur spaw^ra się boczne blachy węzłowe (skrzydełka), które są nakrywane dwustronnie nakładkami, a następnie łączone śrubami. Hennetyczne zamknięcia nu w takim styku uzyskuje się, wyposażając icli końcówki w denka przyspawane spoinami czołowymi.

Na rysunku 6.30 pokazano styki montażowa usytuowane w środku rozpiętości jednoprzęslowej kratowuiicy. W tych przykładach zastosowano połączenie doczołowe w ściskanym węźle górnym oraz dwugalęziow^re słupki w środku rozpiętości dźwigara. Kątowniki tego słupka są łączone przewiązkami na śniby. Połączenie doczołowe w rozciąganym węźle dolnym w styku pokazano na rys. 6.30a, na rys. 6.30b zaś połączenie zakładkowe.
