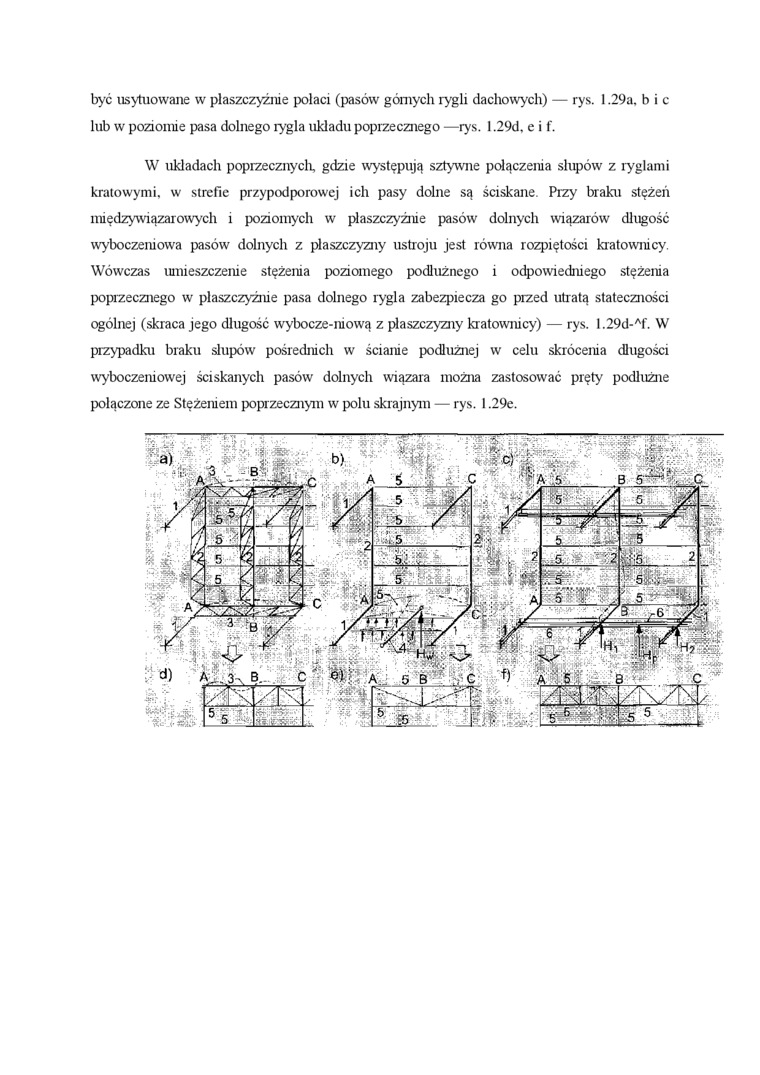

być usytuowane w płaszczyźnie połaci (pasów górnych rygli dachowych) — rys. 1,29a, b i c lub w poziomie pasa dolnego rygla układu poprzecznego —rys. 1,29d, e i f.

W układach poprzecznych gdzie występują sztywne połączenia slupów z ryglami kratowymi, w strefie przypodporowej ich pasy dolne są ściskane. Przy braku stężeń raiędzywiązarowych i poziomych w płaszczyźnie pasów dolnych wiązarów długość wyboczeniowa pasów dolnych z płaszczyzny ustroju jest równa rozpiętości kratownicy. Wówczas umieszczenie stężenia poziomego podłużnego i odpowiedniego stężenia popizecznego w płaszczyźnie pasa dolnego tygla zabezpiecza go przed utratą stateczności ogólnej (skraca jego długość wybocze-niową z płaszczyzny kratownicy) — rys. 1.29d-^Af. W przypadku braku slupów pośrednich w ścianie podłużnej w celu skrócenia długości wyboczeniowej ściskanych pasów dolnych wiązara można zastosować pręty podłużne połączone ze Stężeniem poprzecznym w polu skrajnym — rys. 1.29e.
