zawartości cząstek <//5<0,015 mm i o kącie tarcia wewnętrznego / >34°. Taśmy zbrojeniowewykonane ze stali żebrowanej mają grubość nie mniejszą niż 5 mm i szerokość co najmniej 40 mm oraz ich długość nie powinna być mniejsza niż 0,7 wysokości ściany oporowej.

Konstrukcje z gruntu zbrojonego należy analizować zarówno z punktu widzenia ich stateczności zewnętrznej (nośność, stateczność na poślizg), jak też wewnętrznej. Stateczność zewnętrzną sprawdza się ogólnie przyjętymi metodami, zakładając, że konstrukcja jest monolityczna.

Stateczność wewnętrzną sprawdza się, biorąc pod uwagę pracę pojedynczego elementu zbrojenia. Z badań wynika, że miejsca największych sil rozciągających, występujących w zbrojeniu, wyznaczają podział na strefy czynną i bierną W przypadku

Strefa

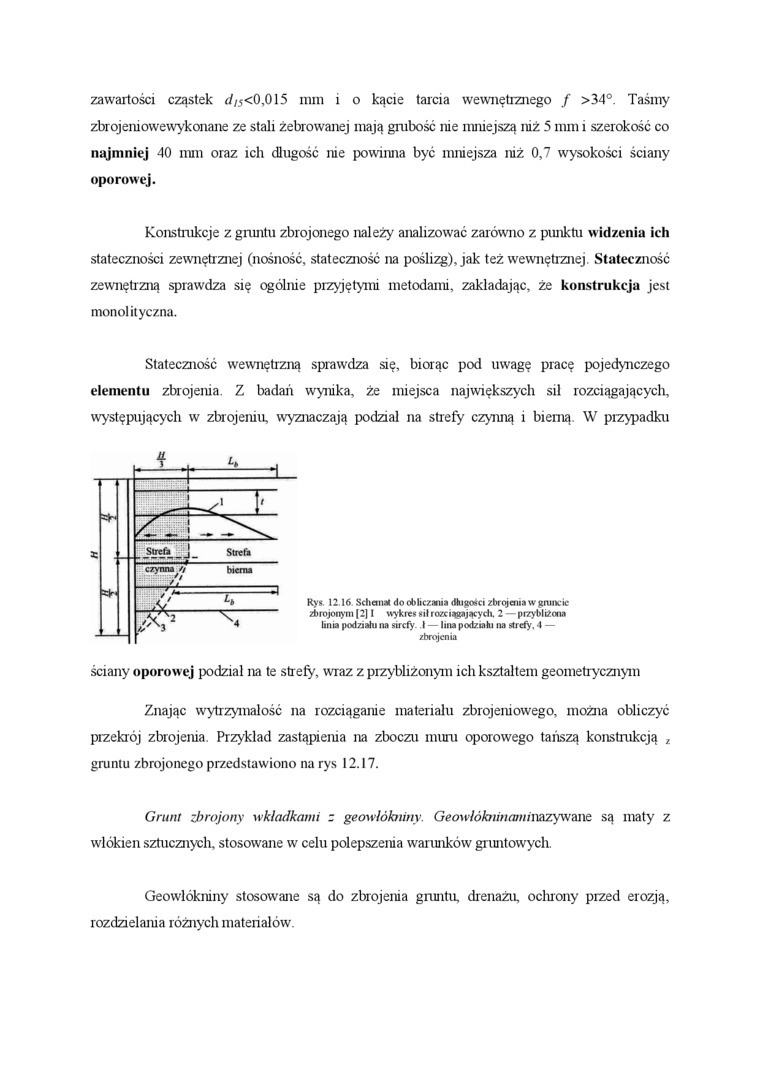

'*    Rys. 12.16 Schemat do obliczania długości zbrojenia w giuitcic

zbrojonym (2] 1 wykres sił ro/c latających. 2 — przybliżona linia podziału na strefy. .1 — lina podziału na strefy. 4 — zbrojenia

ściany oporowej podział na te strefy, wraz z przybliżonym ich kształtem geometrycznym

Znając wytrzymałość na rozciąganie materiału zbrojeniowego, można obliczyć przekrój zbrojenia. Przykład zastąpienia na zboczu mimi oporowego tańszą konstrukcją _z gruntu zbrojonego przedstawiono na rys 12.17.

Grunt zbrojony wkładkami z geowłókniny. Geowłókriinatnimzywanz są maty z włókien sztucznych, stosowane w celu polepszenia warunków gruntowych.

Geowłókniny stosowane są do zbrojenia gruntu, drenażu, ocluony przed erozją, rozdzielaiua różnych materiałów.
