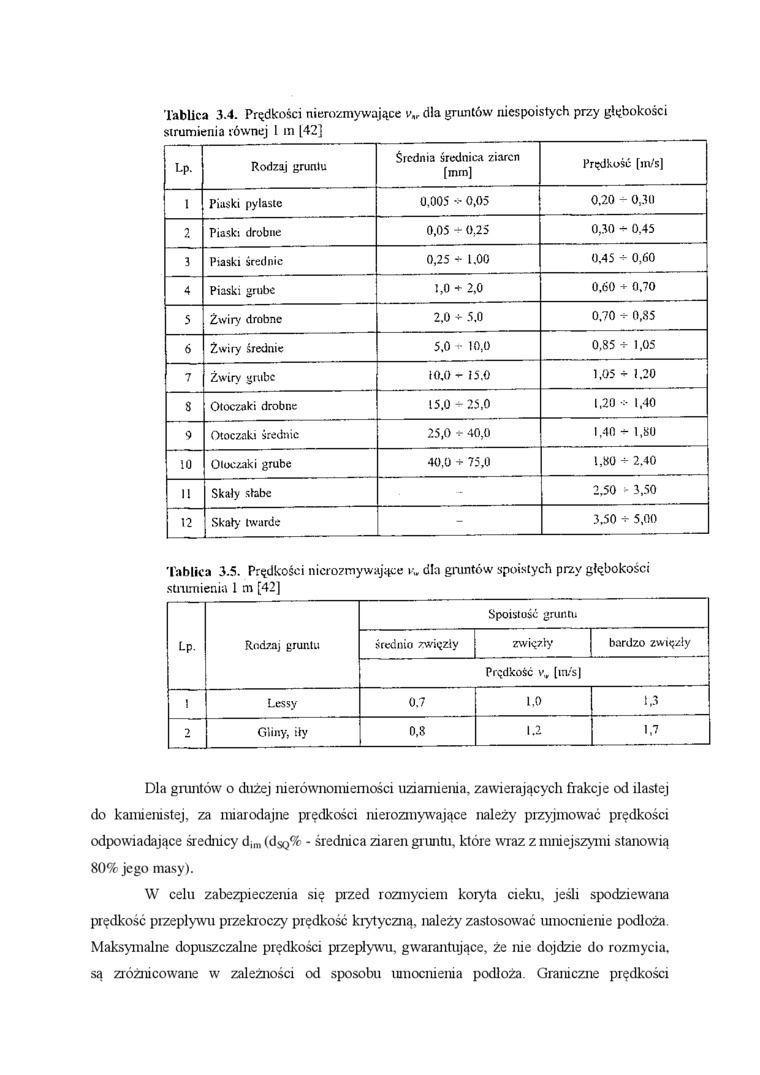

Tablica 3.4. Prędkości nierozmywające v,_r dla gruntów niespoistych przy głębokości strumienia równej 1 m [42]

Lp.	Rodzaj gruntu	Średnia średnica ziaren [mm]	Prędkość [in/s]
1	Piaski pylaste	0,005 -> 0,05	0.20 - 0,30
2	Piaski drobne	0,05 - 0,25	0,30 + 0,45
3	Piaski średnic	0,25 + 1.00	0.45 + 0,60
4	Piaski grubo	1,0 + 2,0	0,60 + 0,70
5	Żwiry drobne	2.0 - 5.0	0,70 - 0,85
6	Żwiry średnie	5,0 ♦ 10,0	0,85 + 1,05
7	Żwiry grube	10,0- 15.0	1,05 - 1,20
8	Otoczaki drobne	15,0 + 25,0	o 'T ł O C*ł
9	Otoczaki średnic	25,0 40,0	1.40 1,80
10	Otoczaki grube	40.0 + 75,0	1,80 + 2.40
11	Skały słabe	-	2.50 > 3,50
12	Skały twarde	-	3.50 + 5.00

Tablica 3.5. Prędkości nierozmywające v_w dla gruntów spoistych przy głębokości strumienia 1 m [42]

		Spoistość gruntu
Lp.	Rodzaj gruntu	średnio zwięzły	zwięzły	bardzo zwięzły
		Prędkość [in/s]
1	Lessy	0.7	1,0	U
2	Gliny, iły	0.8	1.2	1,7

Dla gruntów o dużej nierównomiemości uziamienia, zawierających frakcje od ilastej do kamienistej, za miarodajne prędkości nierozmywające należy przyjmować prędkości odpowiadające średnicy d_im (dsę% - średnica ziaren gruntu, które wraz z mniejszymi stanowią 80% jego masy).

W celu zabezpieczenia się przed rozmyciem koryta cieku, jeśli spodziewana prędkość przepływu przekroczy prędkość krytyczną, należy zastosować umocnienie podłoża. Maksymalne dopuszczalne prędkości przepływu, gwarantujące, że nie dojdzie do rozmycia, są zróżnicowane w zależności od sposobu umocnienia podłoża. Graniczne prędkości
