a

•	• #		• •
L 3.66	L 2.13 L	6,71	I I L 1.83 L
T 196 kN	T f 374 kN 374 kN		f T 285 kN 285 kN

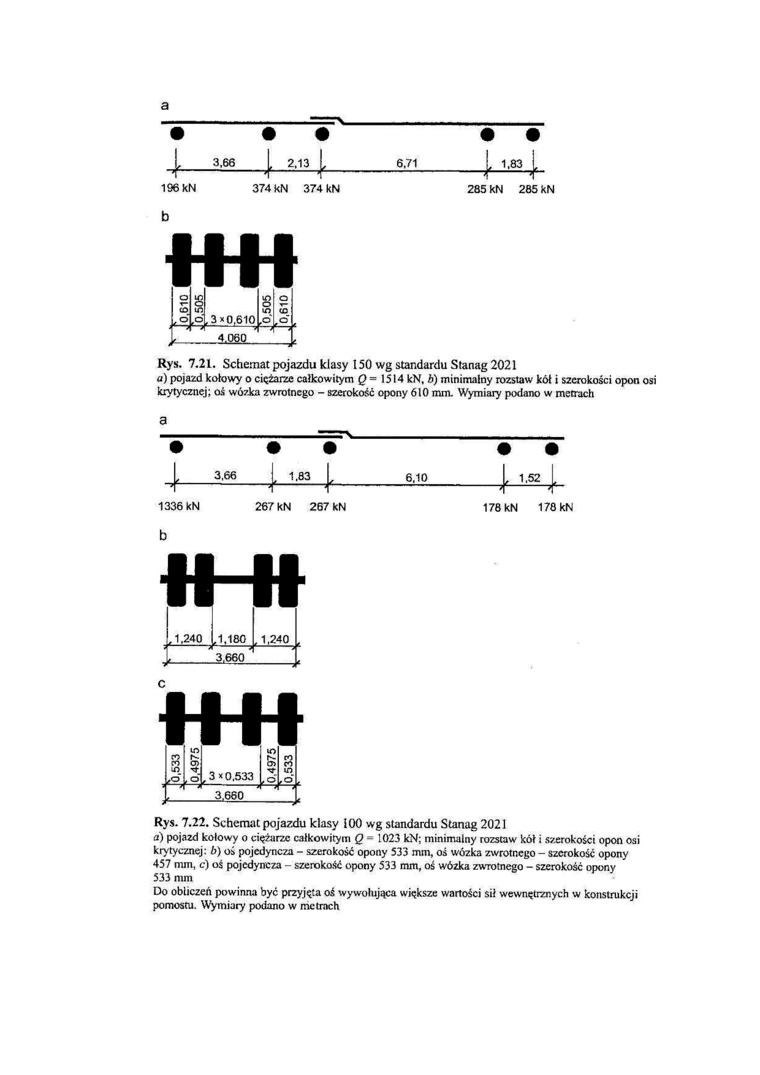

Rys. 7.21. Schemat pojazdu klasy 150 wg standardu Stanag 2021

a) pojazd kołowy o ciężarze całkowitym Q = 1514 kN, b) minimalny rozstaw kół i szerokości opon osi krytycznej; oś wózka zwrotnego - szerokość opony 610 mm. Wymiary podano w metrach

a

•	m m		• •
L 3.66	1 ^1>83 l	6.10	L ^152 i
T 1336 kN	267 kN 267 kN		•T T 178 kN 178 kN

b

Rys. 7.22. Schemat pojazdu klasy 100 wg standardu Stanag 2021

a) pojazd kołowy o ciężarze całkowitym Q - 1023 kN; minimalny rozstaw kół i szerokości opon osi krytycznej: b) oś pojedyncza - szerokość opony 533 mm, oś wózka zwrotnego - szerokość opony 457 mm, c) oś pojedyncza - szerokość opony 533 mm, oś wózka zwrotnego - szerokość opony 533 mm

Do obliczeń powinna być przyjęta oś wywołująca większe wartości sił wewnętrznych w konstrukcji pomostu. Wymiary podano w metrach
