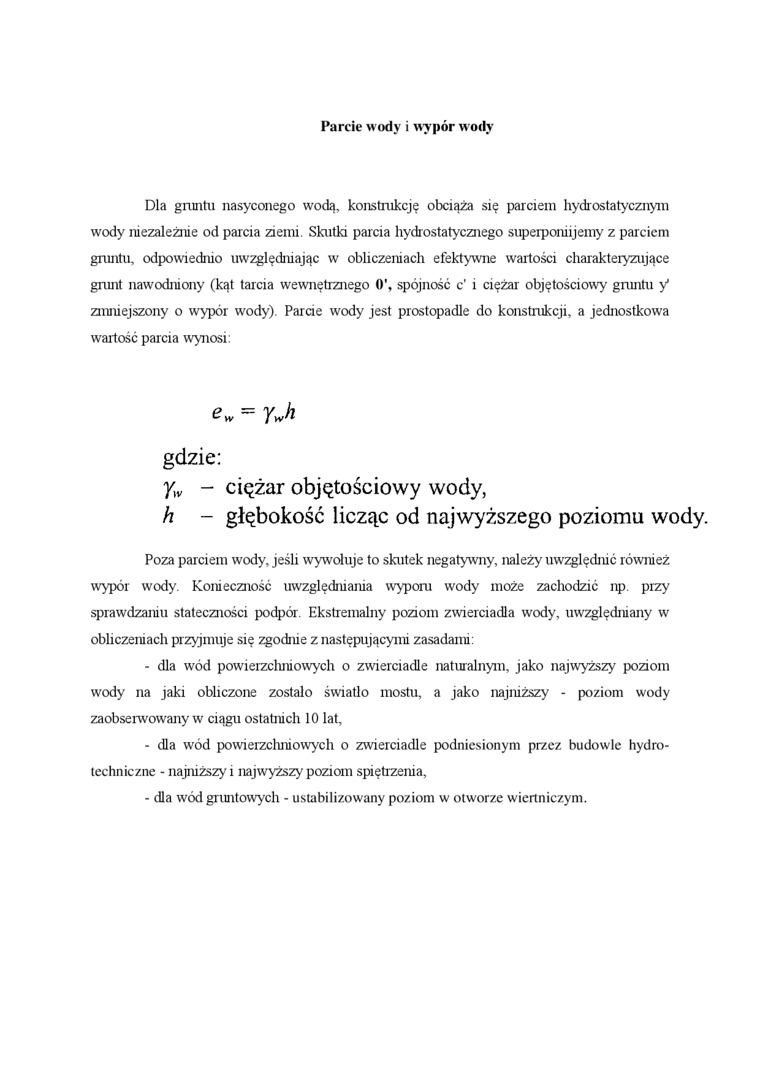

Parcie wody i wypór w ody
Dla gruntu nasyconego wodą, konstrukcję obciąża się parciem hydrostatycznym wody niezależnie od parcia ziemi. Skutki parcia hydrostatycznego supeiponiijemy z parciem gruntu, odpowiednio uwzględniając w obliczeniach efektywne wartości charakteryzujące grunt nawodniony (kąt tarcia wewnętrznego ()', spójność c' i ciężar objętościowy gruntu / zmniejszony o wypór wody). Parcie wody jest prostopadle do konstrukcji, a jednostkowa wartość parcia wynosi:
= yji
gdzie:
y,v - ciężar objętościowy wody,
h - głębokość licząc od najwyższego poziomu wody.
Poza parciem wody, jeśli wywołuje to skutek negatywny, należy uwzględnić również wypór wody. Konieczność uwzględniania wyporu wody może zachodzić np. przy sprawdzaniu stateczności podpór. Ekstremalny poziom zwierciadła wody, uwzględniany w obliczeniach przyjmuje się zgodnie z następującymi zasadami:
- dla wód powierzcluiiowych o zwierciadle naturalnym, jako najwyższy poziom wody na jaki obliczone zostało światło mostu, a jako najniższy - poziom wody zaobserwowany w ciągu ostatnich 10 lat,
- dla wód powierzcluiiowych o zwierciadle podniesionym przez budowle hydrotechniczne - najniższy i najwyższy poziom spiętrzenia,
- dla wód gruntowych - ustabilizowany poziom w otworze wiertniczym.
