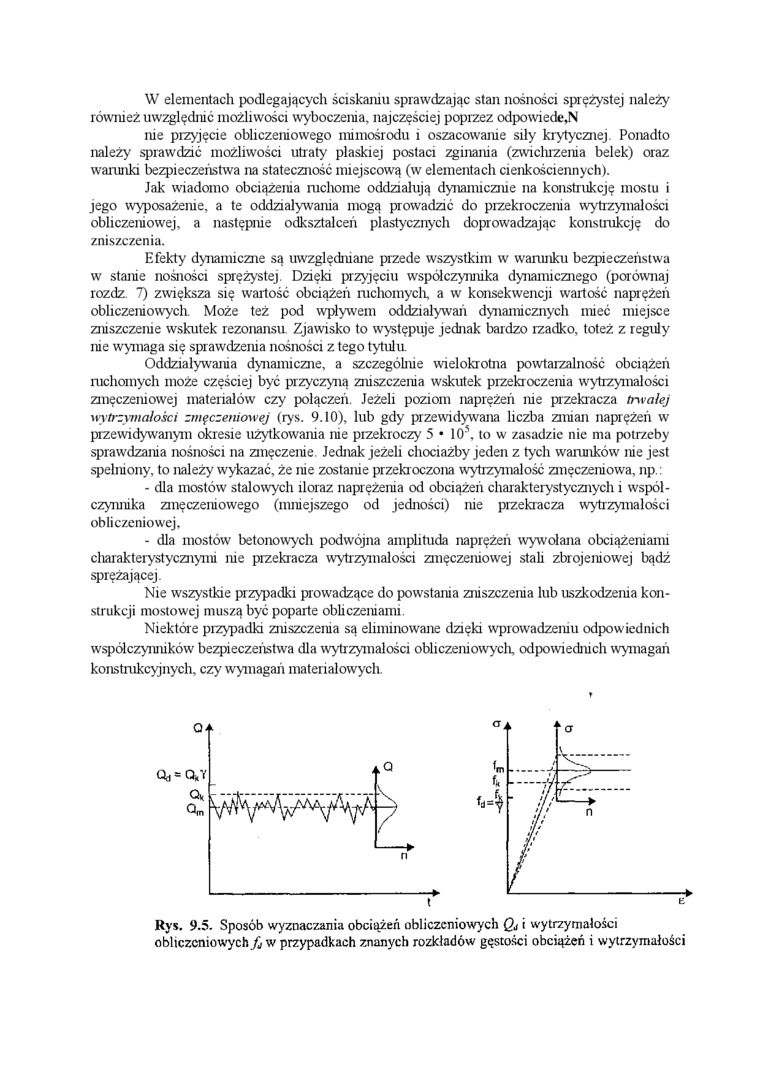

W elementach podlegających ściskaniu sprawdzając stan nośności sprężystej należy również uwzględnić możliwości wyboczenia, najczęściej poprzez odpowiede,N

nie przyjęcie obliczeniowego mimośrodu i oszacowanie siły krytycznej. Ponadto należy sprawdzić możliwości utraty płaskiej postaci zginania (zwichrzenia belek) oraz warunki bezpieczeństwa na stateczność miejscową (w elementach cienkościennych).

Jak wiadomo obciążenia ruchome oddziałują dynamicznie na konstrukcję mostu i jego wyposażenie, a te oddziaływania mogą prowadzić do przekroczenia wytrzymałości obliczeniowej, a następnie odkształceń plastycznych doprowadzając konstrukcję do zniszczenia.

Efekty dynamiczne są uwzględniane przede wszystkim w warunku bezpieczeństwa w stanie nośności sprężystej. Dzięki przyjęciu współczynnika dynamicznego (porównaj rozdz. 7) zwiększa się wartość obciążeń ruchomych, a w konsekwencji wartość naprężeń obliczeniowych. Może też pod wpływem oddziaływał) dynamicznych mieć miejsce zniszczenie wskutek rezonansu Zjawisko to występuje jednak bardzo rzadko, toteż z reguły nie wymaga się sprawdzenia nośności z tego tytułu.

Oddziaływania dynamiczne, a szczególnie wielokrotna powtarzalność obciążeń ruchomych może częściej być przyczyną zniszczenia wskutek przekroczenia wytrzymałości zmęczeniowej materiałów czy połączeń. Jeżeli poziom naprężeń nie przekracza trwalej wytrzymałości zmęczeniowej (rys. 9.10), lub gdy przewidywana liczba zmian naprężeń w ptzewidywanym okresie użytkowania nie pizekroczy 5 • 10⁵. to w zasadzie nic ma potrzeby sprawdzania nośności na zmęczenie Jednak jeżeli chociażby jeden z tych warunków nie jest spełniony, to należy wykazać, że nie zostanie przekroczona wytrzymałość zmęczeniowa, np :

-    dla mostów stalowych iloraz naprężenia od obciążeń char akterystycznych i współczynnika zmęczeniowego (mniejszego od jedności) nie przekracza wytrzymałości obliczeniowej,

-    dla mostów betonowych podwójna amplituda naprężeń wywołana obciążeniami charakterystycznymi nie przekracza wytrzymałości zmęczeniowej stali zbrojeniowej bądź sprężającej.

Nie wszystkie przypadki prowadzące do powstania zniszczenia lub uszkodzenia konstrukcji mostowej muszą być poparte obliczeniami.

Niektóre przypadki zniszczenia są eliminowane dzięki wprowadzeniu odpowiednich współczynników bezpieczeństwa dla wytrzymałości obliczeniowych, odpowiednich wymagań konstnikcyjnych, czy wymagań materiałowych

O

O

CT

e

Rys. 9.5. Sposób wyznaczania obciążeń obliczeniowych Qj i wytrzymałości obliczeniowych/i w przypadkach znanych rozkładów gęstości obciążeń i wytrzymałości
