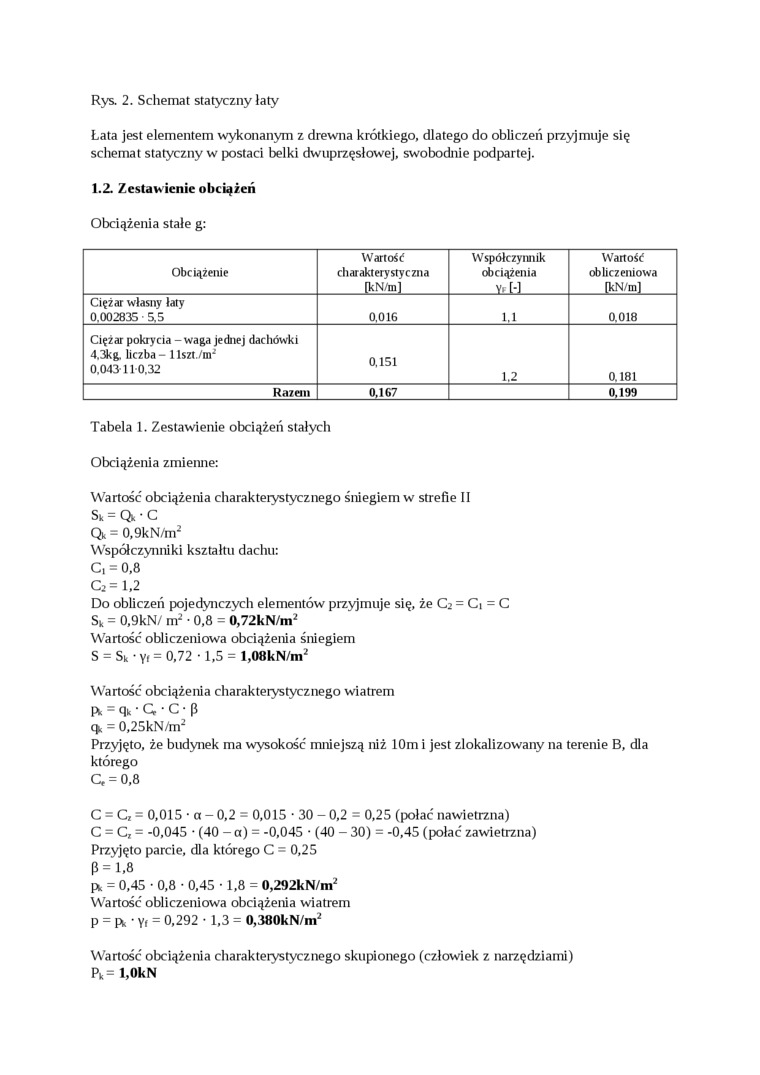

Rys. 2. Schemat statyczny łaty

Lata jest elementem wykonanym z drewna krótkiego, dlatego do obliczeń przyjmuje się schemat statyczny w postaci belki dwuprzęsłowej, swobodnie podpartej.

1.2. Zestawienie obciążeń

Obciążenia stale g:

Obciążenie	Wartość charakterystyczna [kN/m]	Współczynnik obciążenia v. U	Wartość obliczeniowa (kN/ml
Ciężar własny łaty 0.002835 5.5	0.016	u	0.018
Ciężar pokrycia - waga jednej dachówki 4.3kg. liczba - llszt/nr^10.043 110.32	0.151	1.2	0.181
Razem	0,167		0,199

Tabela 1. Zestawienie obciążeń stałych Obciążenia zmienne:

Wartość obciążenia charakterystycznego śniegiem w strefie II Sk = Qk • C Qk = 0,9kN/m²

Współczynniki kształtu dachu:

C, = 0,8

Ci =1,2

Do obliczeń pojedynczych elementów przyjmuje się, że C2 = Ci = C S_k = 0,9kN/ nr • 0,8 = 0,72kN/m'

Wartość obliczeniowa obciążenia śniegiem S = S_k * Yf = 0,72 • 1,5 = l,08kN/m²

Wartość obciążenia charakterystycznego wiatrem Pk = q_k • Q • C • P c* = 0,25kN/m²

Przyjęto, że budynek ma wysokość mniejszą niż lOm i jest zlokalizowany na terenie B, dla

którego

C, = 0,8

C = C, = 0,015 • a - 0,2 = 0,015 • 30 - 0,2 = 0,25 (połać nawietrzna)

C = C_z = -0,045 • (40 - a) = -0,045 • (40 - 30) = -0,45 (połać zawietrzna) Przyjęto parcie, dla którego C = 0,25 p = 1,8

Pk = 0,45 • 0,8 • 0,45 • 1,8 = 0,292kN/m² Wartość obliczeniowa obciążenia wiatrem p = pk • Yf = 0,292 • 1,3 = 0,380kN/m²

Wartość obciążenia charakterystycznego skupionego (człowiek z narzędziami) P_k = l,0kN
